該設備的參數設置需嚴格遵循DL/T 1576-2016《6kV~35kV交聯聚乙烯絕緣電纜現場耐壓試驗導則》的相關要求，針對6kV/10kV XLPE電纜，交接試驗時試驗電壓設置為1.7倍額定相電壓即18kV，耐壓時長15分鐘；預防性試驗時試驗電壓設置為1.5倍額定相電壓即15kV，耐壓時長15分鐘；針對20kV XLPE電纜，交接試驗電壓設置為30kV，耐壓時長15分鐘。設備內置對應標準試驗?zāi)０澹僮魅藛T只需選擇被測電纜的電壓等級與試驗類型即可自動完成參數配置，無需手動計算，避免人為設置錯誤。既可以降低B端運維企業的操作人員技術門檻，也可以滿足G端監管部門試驗標準化、數據一致性的要求。

該設備的介損測量精度為±0.5%，測量范圍覆蓋0.01%~10%，可同步采集0.1Hz耐壓試驗過程中的介損絕對值、介損增量等多維度參數。基于內置的絕緣老化數據庫，設備可通過介損參數變化精準預判電纜絕緣的水樹老化、局部受潮、絕緣層開裂、終端頭制作缺陷等隱性故障，故障識別準確率可達92%以上，相較于傳統僅靠耐壓是否擊穿的檢測模式，可提前6-12個月識別潛在絕緣隱患，大幅降低線路故障跳閘概率。該功能既可以滿足B端電力運維企業開展預防性試驗、降低故障停運損失的需求，也可以滿足G端電力監管部門開展公用線路安全排查、保障供電可靠性的要求。

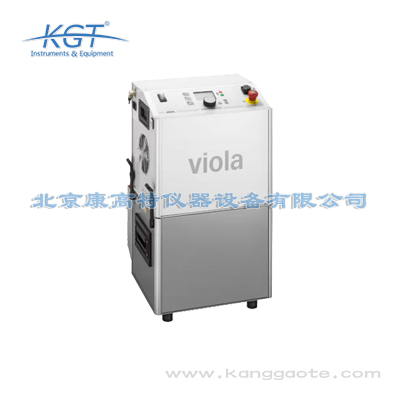

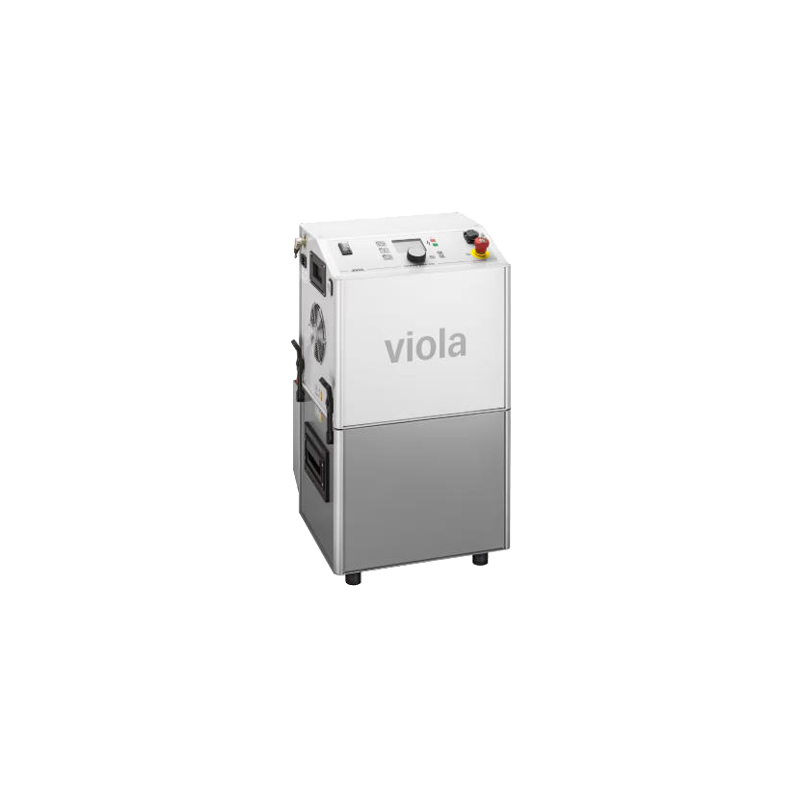

該設備是電力檢測領域的專業甚低頻耐壓及診斷設備，核心適配10kV、20kV、35kV電壓等級的交聯聚乙烯（XLPE）電纜的預防性試驗、交接驗收試驗，同時可應用于變電站二次回路絕緣診斷、市政地下電力管網安全排查、風電光伏電站集電線路絕緣檢測等場景。設備輸出0.1Hz標準VLF正弦波，最高輸出電壓可達36kV，符合GB/T 3048.14電線電纜耐壓試驗相關要求，既可以滿足B端電力運維企業、新能源發電企業的日常巡檢、隱患排查需求，也可以滿足G端電網公司、市政電力監管部門、重點工程建設單位的工程驗收、安全抽檢需求，覆蓋了配網、新能源、市政基建等多個電力應用領域的檢測需求。

該設備采用甚低頻（VLF）0.1Hz耐壓檢測技術，相較于傳統工頻耐壓設備，同等試驗標準下所需的試驗容量僅為工頻的1/500，大幅降低了設備體積與重量，適配現場便攜作業需求。其技術邏輯是利用低頻環境下絕緣介質極化損耗更低、耐壓等效性與工頻一致的特性，在不損傷電纜絕緣的前提下完成耐壓考核，同時內置介損測量、局部放電檢測模塊，介損測量精度可達±0.5%，局放檢測靈敏度≤5pC，符合IEC 60270局部放電測量標準，可在耐壓試驗的同步完成絕緣性能的多維度診斷，實現隱性故障的提前識別，避免傳統耐壓試驗只能檢測顯性擊穿故障的局限性。

該設備采用一體化集成設計，整機主機重量僅18kg，外形尺寸為420mm×320mm×180mm，單人即可搬運，適配狹小空間作業需求。設備內置大容量工業級鋰電池，滿電狀態下可連續完成8次10kV電纜15分鐘標準耐壓試驗，無需外接交流電源，同時防護等級達到IP54，可在-10℃~50℃的環境溫度、≤90%的相對濕度環境下正常作業，適配城市地下管廊、山區風電線路、偏遠農網區域等無供電條件、環境復雜的作業場景。既可以滿足B端新能源電站、運維企業戶外巡檢的作業需求，也可以滿足G端應急故障排查、突發安全事故檢測的便攜性要求。

開展試驗前必須確認被測電纜完全脫離電網，所有外接負載、終端用戶連接全部斷開，試驗區域設置明顯的安全警示標識，安排專人值守，保持所有人員與高壓接線端至少2m的安全距離，作業人員需佩戴絕緣手套、穿絕緣鞋，嚴格遵循GB 26860《電力安全工作規程》的相關要求。試驗過程中嚴禁觸碰設備接線端，設備內置過流、過壓、短路保護機制，出現參數異常時會自動降壓放電，無需人工操作。試驗完成后需等待設備自動放電完成（放電時長≥3分鐘），確認設備界面電壓指示歸零、安全聯鎖解除后才可拆除接線，嚴禁在未完成放電前觸碰接線端，保障現場作業人員的人身安全。

開展試驗前需按照DL/T 474.4《現場絕緣試驗實施導則 交流耐壓試驗》要求，斷開被測電纜的所有外部連接，確認電纜無外接負載后完成設備接線。接線完成后可選擇設備內置的標準試驗?zāi)０澹?0kV電纜默認設置18kV試驗電壓、15分鐘耐壓時長，20kV電纜默認設置30kV試驗電壓、15分鐘耐壓時長，也可根據需求自定義參數。參數確認后設備自動升壓，全程實時監測介損、局放、泄漏電流等參數，出現異常時自動觸發保護停機。試驗完成后設備自動降壓放電，未完成放電前接線端安全聯鎖無法開啟，待電壓指示歸零后即可拆除接線完成試驗，操作門檻較低，新手經過基礎培訓即可獨立完成作業。

該設備可支持最長30km的10kV XLPE電纜檢測，容性負載適配范圍為0.1μF-11μF，0.1Hz輸出頻率下的帶載能力可達36kV/20mA，完全覆蓋國內城網、農網中絕大多數配網電纜的檢測需求。設備支持電壓檔位自定義調節，可選擇12kV、24kV、36kV等固定輸出檔位，也可根據檢測需求手動調節輸出電壓，符合DL/T 1576-2016《6kV~35kV交聯聚乙烯絕緣電纜現場耐壓試驗導則》相關要求，既可以滿足B端城網運維企業長距離主干電纜的巡檢需求，也可以滿足G端農網改造、市政管線改造項目的批量電纜驗收檢測需求。

這款設備主要面向35kV及以下電壓等級的電力設備檢測場景，覆蓋電網、工業、新能源三大領域：電網場景下適用于省市區縣各級供電單位的中壓電纜、環網柜、GIS設備的交接驗收試驗、周期性預防性試驗，以及城市電網老舊電纜的狀態評估與缺陷排查；工業場景下適用于石化、冶金、數據中心等大型用電企業的廠內自備電網、高壓配電設備的定期絕緣檢測，保障生產供電可靠性；新能源場景下適用于風電、光伏場站的集電線路、箱式變壓器的并網驗收試驗與日常巡檢，適配高原、戈壁等戶外復雜環境下的作業需求，所有場景下的檢測結果均可直接作為設備狀態判定的核心依據。

該設備內置一體化局部放電檢測模塊，無需額外搭配外接設備即可在耐壓試驗的同時完成局放檢測，其局放檢測靈敏度≤5pC，測量范圍覆蓋5pC~100nC，可同步采集耐壓過程中的局放信號，自動識別局放類型、定位局放位置，定位誤差≤5%，符合IEC 60270局部放電測量標準要求。相較于傳統分體式檢測設備，該一體化設計可減少現場接線流程，將單根電纜的檢測時長縮短40%以上，大幅提升檢測效率。該功能既可以滿足B端電力運維企業高效開展大規模線路巡檢的需求，也可以滿足G端重點工程驗收多維度檢測、提升驗收質量的要求。

該設備的檢測結果同時符合多項國內國際權威標準，國際層面符合IEC 60060-3《高壓試驗技術 第3部分：現場試驗的定義和要求》、IEC 60270《局部放電測量》標準要求，國內層面符合GB/T 3048《電線電纜電性能試驗方法》、DL/T 1576-2016《6kV~35kV交聯聚乙烯絕緣電纜現場耐壓試驗導則》、GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》的相關要求。其出具的檢測數據可直接作為電力工程交接驗收、公用電力線路安全排查的合規性依據，既可以滿足B端電力運維企業的檢測數據合規留存需求，也可以滿足G端政府監管部門、電網單位的項目驗收、安全抽檢的合規性要求。

這款設備核心參數涵蓋輸出、檢測兩大維度：輸出端支持0.1Hz、0.05Hz、0.02Hz多檔超低頻正弦波輸出，最高輸出電壓可達35kV，負載電容適配范圍0.1μF-20μF，可覆蓋35kV及以下電壓等級所有常見中壓電力設備的測試需求；檢測端集成tanδ介質損耗測量、局部放電檢測兩大核心診斷功能，其中tanδ測量精度可達±0.05%，測量范圍0-10%，局部放電檢測靈敏度≤1pC，檢測范圍1pC-1000nC，同時內置16G存儲可存儲不少于10萬條測試報告，設備整機重量僅12kg，防護等級達IP54，適配戶外復雜作業場景。所有參數冗余度較傳統同類設備提升30%，可適配高容值長距離電纜的連續測試需求，無需額外配置輔助模塊即可完成耐壓、絕緣診斷全流程檢測。
