引言

城市地下管網系統是現代社會賴以運行的復雜基礎設施網絡，其安全與高效運行直接關系到水資源的可持續利用、環境生態平衡及公共服務的穩定供給。然而，管道漏損，特別是深埋及大口徑管線中長期存在的隱蔽性泄漏，因其檢測難度高、危害性大，已成為全球水務行業和市政管理部門面臨的嚴峻挑戰。傳統的聲學檢測方法在復雜地質條件和高環境噪聲背景下，往往面臨信號衰減嚴重、信噪比（SNR）低、定位精度不足等瓶頸。本文旨在從聲學物理原理的深層機制出發，系統性地剖析深埋與大口徑管道漏損檢測的固有挑戰與實戰應對策略，詳盡闡述高精度聽漏儀的核心技術選型標準，并結合*及行業規范（如CJ/T 525-2018），以康高特（KGT）“大海”PLD-11智能數字聽漏儀為例，提供一套行之有效的實戰檢測標準化作業流程（SOP），旨在實現相關儀定位誤差≤0.5m的行業高標。同時，本文將對GB/T 38736-2020等相關標準在數字化檢測數據資產管理中的應用進行深度考量，為管網運維管理提供、*且*實戰指導意義的技術參考。



一、深埋與大口徑管道漏損檢測的聲學物理挑戰與實戰應對

漏損檢測的本質在于對管道泄漏產生的聲學信號進行高效捕捉與精準解析。在深埋與大口徑管道的復雜工況下，聲波的產生、傳播與衰減機制呈現出顯著的特殊性，對檢測技術與設備提出了更高的實戰要求。

1、漏水聲波的產生、傳播機制與多相介質影響

管道發生泄漏時，高壓水流從漏點噴出，與管壁、周圍土壤或回填介質相互作用，激發出一系列寬頻帶的振動聲波。這些聲波主要通過以下兩種耦合途徑傳播：

① 結構聲傳播（管壁傳播）： 漏水產生的振動能量首先耦合到管道壁面，并沿管壁以縱波、橫波及蘭姆波等多種彈性波模態傳播。在金屬管道（如鑄鐵管、鋼管）中，管壁材料的彈性模量高，聲速通常較高（約為3000-5000 m/s），聲波衰減相對較小。然而，大口徑管道由于其更大的截面慣性矩和更復雜的結構，其管壁振動模態更為多樣，低頻成分傳播距離較遠，但高頻成分（通常指2000Hz以上）在長距離傳播中衰減迅速。在非金屬管道（如PE管、PVC管）中，管壁彈性模量較低，聲速通常在500-1500 m/s之間，且聲波衰減更為明顯，尤其是在高頻段。

② 介質聲傳播（土壤傳播）： 漏水振動能量從管壁耦合至周圍的土壤、回填物等非均勻介質，并以體波形式向地表傳播。聲波在土壤中的傳播速度遠低于管壁，且受介質密度、含水率、孔隙度、壓實度、顆粒大小等因素影響顯著，通常在100-1000 m/s之間波動。聲波在土壤中的衰減率遠高于在管壁中的衰減率，且高頻成分衰減尤為劇烈。例如，在松散沙土中，1000Hz聲波的衰減可能高達0.5 dB/m，而100Hz聲波可能僅為0.05 dB/m 。這意味著深埋管道漏水信號到達地表時，高頻成分幾乎完全消失，僅剩微弱的低頻信號，信噪比極低。

聲壓級衰減量化分析：聲波在傳播過程中的聲壓級衰減遵循以下基本公式：

其中，Lp(r)為距離聲源r處的聲壓級，Lp(r0)為參考距離 r0r處的聲壓級（通常取1米），20log?10(r/r0)代表幾何擴散衰減（球面波擴散），αmedium為介質的吸收衰減系數（單位dB/m），(r?r0)為傳播距離。在深埋管道中，由于土壤介質的復雜性和高吸收性，αmedium值較大，導致聲壓級隨距離迅速衰減。例如，一個在管道內部產生100dB聲壓級的漏點，在經過3米厚、衰減系數為0.3dB/m的土壤層后，到達地表的聲壓級可能僅剩約70dB，這還不包括環境噪聲的疊加影響。

2、深埋管道的信號衰減機制與實戰策略

深埋管道（埋深通常超過2米，甚至可達8米）的漏水聲波在抵達地表傳感器前，需穿越厚重的土壤層。聲波在土壤中的衰減遵循指數規律

其中 A(L)為傳播距離L處的聲波振幅，A0為聲源處振幅，α為衰減系數。α與聲波頻率呈正相關，即高頻信號衰減更快。這意味著深埋管道漏水信號到達地表時，高頻成分幾乎完全消失，僅剩微弱的低頻信號，信噪比極低，給檢測帶來巨大挑戰。

實戰應對策略：

? 選用超高靈敏度傳感器：優先選擇采用壓電換能技術、具備極低噪聲基底（通常低于-100dBV/√Hz）和高動態范圍（>100dB）的傳感器，以捕捉深埋管道穿越厚重介質后殘存的微弱低頻信號。康高特PLD-11的超高靈敏度壓電換能技術正是為此類場景設計，其傳感器設計優化了低頻響應，確保了對深層漏水信號的有效拾取。

? 優化傳感器布設密度：針對深埋管道，應適當加密傳感器布設間距，通常小于淺埋管道的布設間距。具體間距需根據管道材質、埋深和土壤類型進行經驗性調整。例如，在PE管或松散土壤中，推薦相關儀傳感器間距不超過50米；在金屬管道或密實土壤中，可適當放寬至80-100米。

? 選擇*佳檢測時段：避開白天交通高峰和工業生產時段，選擇夜間或凌晨等環境噪聲*低的時段進行檢測，可顯著提高信噪比，提升檢測成功率。經驗表明，夜間環境噪聲可比白天降低10-20dB，這對于微弱漏水信號的識別至關重要。

? 考慮土壤與路面特性： 軟土（如沙土、淤泥）對聲波衰減大，硬化路面（如混凝土、瀝青）衰減相對小。在軟土區域，應進一步加密傳感器布設，并可考慮采用聽音桿直接接觸管道附件（如閥門、消火栓）進行輔助聽音；在硬化路面，可利用其良好的聲波傳導性，適當放寬布設間距，但需注意路面裂縫可能引入的額外噪聲。

3、大口徑管道的復雜性與噪聲抑制實務

大口徑管道（直徑DN300以上）的漏水聲能量通常較大，但其聲波傳播模式更為復雜，且管道內水流噪聲（如湍流噪聲、閥門噪聲、水錘效應）的能量也較高，可能掩蓋漏水信號。此外，城市環境中普遍存在的交通噪聲、工業噪聲、電力設備運行噪聲等，其頻譜往往與漏水聲波的低頻成分重疊，進一步惡化信噪比。

實戰噪聲抑制技巧：

? 利用自適應降噪算法：現代高精度聽漏儀（如康高特PLD-11）內置的多場景自適應降噪算法，能夠?qū)崟r分析環境噪聲頻譜，通過數字濾波器（如維納濾波器、卡爾曼濾波器）動態調整濾波器參數，有效濾除背景干擾，突出漏水信號。這對于在鬧市區或工業園區等高噪聲環境下進行檢測至關重要，可將背景噪聲對漏水信號的干擾降低10dB以上。

? 精細化頻譜分析與手動濾波（FFT應用）：康高特PLD-11提供0-4000Hz的連續測量模式和頻譜分析功能。其核心是基于快速傅里葉變換（FFT）算法，將時域采集到的聲波信號轉換為頻域頻譜圖。在頻域中，漏水聲信號通常表現為寬頻帶的能量峰值，而環境噪聲則可能表現為特定頻率的窄帶峰值或?qū)拵П尘霸肼暋?shí)戰中，技術人員可根據經驗，結合不同管材和漏水類型（如裂縫漏、孔洞漏）的特征頻率范圍，手動選擇*佳濾波頻段，針對性抑制特定噪聲，從而提高漏水信號的識別精度。例如，PE管漏水聲通常偏高頻（800-2000Hz），而鑄鐵管漏水聲偏低頻（200-800Hz）。通過FFT分析，可以清晰辨別這些特征，并設置合適的帶通或帶阻濾波器。

? 相關法在強噪聲環境下的優勢與多峰值干擾處理：相關法通過計算兩個傳感器接收信號的互相關函數，只對具有相關性的漏水信號進行增強，而對不相關的隨機噪聲進行抑制，因此在強噪聲環境下具有顯著的抗干擾優勢。在處理“多峰值干擾”時，相關算法會識別互相關函數中的主峰值，該峰值對應于漏水聲波到達兩個傳感器的時間差。如果存在多個相關峰值，通常需要結合頻譜分析結果和現場經驗進行判斷，例如，排除由管道結構共振或外部周期性噪聲引起的次要峰值。



二、高精度聽漏儀選型：核心技術與康高特PLD-11的實戰價值

為有效應對深埋與大口徑管道的檢測挑戰，高精度聽漏儀的選型必須聚焦于其核心技術能力與關鍵性能指標。聽漏儀廠家在研發過程中，需綜合考慮傳感器技術、信號處理算法、環境適應性及數字化功能，以提供實戰化的解決方案。

1、核心性能指標的實戰解讀與CJ/T 525-2018對標

根據CJ/T 525-2018《供水管網漏水檢測聽漏儀》標準，聽漏儀的關鍵技術指標包括：

① 傳感器靈敏度與頻響范圍：

? 標準要求：規定了傳感器在特定頻率范圍內的*小可檢測聲壓級和頻率響應范圍。例如，要求在200Hz-2000Hz范圍內具有平坦的響應特性。

? 實戰意義：決定了設備能否捕捉到深埋管道穿越厚重介質后極其微弱的漏水聲信號，以及能否全面覆蓋不同管材（金屬、非金屬）和漏水類型產生的寬頻帶聲波。高靈敏度傳感器能有效提升信噪比，是精準檢測的基礎。

? 康高特大海PLD-11對標：采用超高靈敏度壓電換能技術，其頻率響應范圍為0-4000Hz，遠超標準要求的頻段，確保了對各類漏水聲信號的全面覆蓋。其傳感器噪聲基底極低，能夠有效捕捉到低至-10dB的微弱漏水信號。

② 濾波與降噪能力：

? 標準要求：對聽漏儀的濾波特性和抗干擾能力有定性或定量要求，確保在噪聲環境下能有效工作。

? 實戰意義：在復雜城市環境中，有效濾除交通噪聲、泵站運行噪聲、風噪等干擾，是成功識別漏水信號的關鍵。高效的濾波算法能將漏水信號從噪聲中“剝離”出來。

? 康高特大海PLD-11對標：具備獨特的雙濾波系統。首先是自適應濾波，通過實時FFT分析環境噪聲頻譜，動態調整數字濾波器參數，自動抑制背景噪聲。其次是手動頻譜調節，提供0-4000Hz的連續測量模式和頻譜分析功能，允許技術人員根據現場經驗和漏水特征頻率進行精細化帶通或帶阻濾波，實現對特定噪聲的精準抑制。這種雙重保障機制，使其在極端高噪聲環境下仍能保持高信噪比。

③ 防護等級與環境適應性：

? 標準要求：規定了設備在不同環境條件下的防護等級（如IP等級）、工作溫度、濕度等。

? 實戰意義：戶外檢測環境多變，設備需能抵御雨水、揚塵、潮濕、高溫、低溫等惡劣條件，確保設備穩定運行和使用壽命。

? 康高特大海PLD-11對標：主機防護等級達到IP54（防塵防濺），拾音器防護等級高達IP67（可承受1米水深浸泡30分鐘），操作溫度范圍-15℃至50℃，滿足全天候戶外作業需求，遠超一般標準要求。

④ 數據處理與可視化：

?標準要求：對數據存儲、顯示、分析功能有基本要求。

?實戰意義：實時顯示頻譜圖、相關曲線、信號強度等數據，并能直觀地在地圖上標記漏點，對現場技術人員進行快速決策和精準定位至關重要。

? 康高特大海PLD-11對標：具備實時數據分析、歷史數據存儲與回放、漏點地理標記、智能手機APP互聯等功能。其大尺寸彩色觸摸屏可直觀顯示FFT頻譜圖和相關曲線，藍牙APP互聯和64G大容量數據存儲，極大地提升了現場作業效率和數據管理水平。

2、康高特“大海”PLD-11：實戰應用中的技術優勢與口碑影響

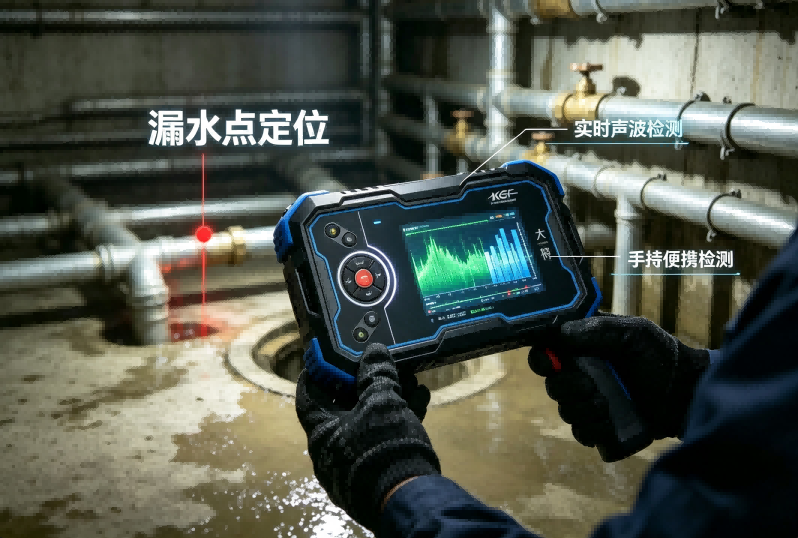

作為國內知名的聽漏儀廠家，北京康高特（KGT）自主研發的“大海”PLD-11智能數字聽漏儀，正是針對深埋與大口徑管道漏損檢測的實戰痛點而設計的旗艦產品。它憑借多項技術創新，在行業內樹立了新的*，并獲得了良好的口碑影響。

? 超高靈敏度壓電換能技術：康高特PLD-11采用先進的壓電換能器，能夠有效捕捉深埋地下（*大深度可達8米）管道穿越厚重介質后極其微弱的漏水聲波，確保信號的完整性，尤其適用于非金屬管道（如PE管）漏水信號偏弱的場景。

? 多場景自適應降噪算法：內置智能算法，可根據現場環境噪聲特征（如交通噪聲、泵站運行噪聲、風噪）自動調整降噪策略，顯著提升信噪比。實戰中，即使在車流量大的城市道路或高噪音的工業園區，也能精準識別漏水信號，減少誤判。

? 寬頻帶響應（0-4000Hz）：覆蓋更廣的聲波頻率范圍，使其能夠適應鑄鐵管、鋼管、PE管、PVC管等多種管材，以及DN15至DN600的寬口徑管道。這在實際檢測中，避免了因管材或口徑差異導致的設備不兼容問題。

? 自動濾波與頻譜分析：設備可根據獲取的聲音信號頻譜自動調整濾波范圍，極大簡化了現場操作。同時，0-4000Hz的連續測量模式和頻譜分析功能，允許經驗豐富的技術人員根據漏水聲的特征頻率進行精細化手動濾波，精準鎖定漏水特征頻率，提升檢測精度。

? 精準定位能力：PLD-11支持多點聽漏測量，結合其高靈敏度傳感器和優化的相關算法，能夠在復雜環境下將漏點定位誤差控制在極小范圍內，為后續的精準修復提供可靠依據。

? 智能手機軟件互聯與數據管理：通過藍牙連接手機APP，實現位置、漏水聲音、測試數據的實時傳輸與顯示。用戶可在地圖上直觀標記漏水點位，生成標準化檢測記錄，大幅提升現場作業效率和數據管理水平。64G超大容量SD卡自動存儲全維度數據且不可篡改，滿足各類B端、G端用戶的合規性檢測留痕需求。



三、精準定位：相關儀誤差≤0.5m的實戰達成與聲速校準SOP

“相關儀定位誤差≤0.5m”已成為高精度漏水檢測的行業高標，其達成不僅依賴于先進的設備，更離不開科學的實戰策略，尤其是聲速校準。

1、0.5m定位誤差的實戰價值與效益分析

將漏點定位誤差控制在0.5米以內，在實戰中具有顯著的工程、經濟和社會效益：

? 工程效益：實現了“微創”修復，大幅減少了土方開挖量、回填量及路面修復面積。例如，在城市主干道，精準定位可將開挖面積從數十平方米縮減至數平方米，極大地降低了施工難度和對周邊環境的影響。

? 經濟效益：直接降低了材料、人工和機械費用。據行業統計，精準定位可使修復成本降低30%至50% 。同時，快速止漏減少了水資源損失，降低了運營成本。

? 社會效益：縮短了施工周期，*大限度地減少了對交通、商業活動和居民生活的干擾，提升了城市管理水平和居民滿意度。

2、相關儀高精度定位的實戰關鍵：聲速校準標準化作業流程（SOP）

相關儀通過測量漏水聲波到達兩個傳感器的時間差（Δt\Delta tΔt），結合聲波在管道中的傳播速度（VVV），利用公式 L=(D±V?Δt)/2L = (D \pm V \cdot \Delta t) / 2L=(D±V?Δt)/2 計算漏點位置。其中，VVV 的準確性是決定定位精度的核心。聲速受管道材質、管徑、管壁厚度、水壓、水溫以及管道內介質（水或氣體）等多種因素影響。實戰中，*的聲速校準至關重要。以下為聲速校準的標準化作業流程：

① 步驟一：資料收集與初步判斷

? 收集管道資料：獲取管道材質（鑄鐵、鋼、PE、PVC等）、管徑、壁厚、埋深、敷設年代、歷史維修記錄等詳細信息。

? 水壓與水溫：了解當前管網的運行水壓和水溫，這些參數會影響聲速。

? 初步聲速預估：根據管道材質查閱廠家提供的聲速經驗表或行業標準推薦值作為初始聲速。例如，鑄鐵管聲速約3800-4200 m/s，PE管聲速約800-1200 m/s。

② 步驟二：現場聲速校準（推薦“已知管段長度法”）

? 選擇校準管段：在待測管段上選擇一段長度已知且*（誤差<0.5%）的直管段，長度建議不小于50米，且管段兩端應有可布設傳感器的附件（如閥門、消火栓）。

? 布設傳感器：將兩個高靈敏度傳感器分別布設在校準管段的兩端，確保與管道良好耦合。

? 制造聲源或利用背景噪聲：

? 主動聲源法：在校準管段中間或附近，通過輕敲管道、打開微小閥門或消防栓等方式，制造一個穩定的聲源。此方法可獲得清晰的聲波信號。

? 被動聲源法：若無法制造聲源，可利用管道本身的背景水流噪聲進行相關測試。但信號質量可能受限。

? 相關測試與聲速計算：啟動相關儀（如康高特PLD-11），進行相關測試，記錄測得的時間差 Δtcalibrated\Delta t_{calibrated}Δtcalibrated。根據已知管段長度 DknownD_{known}Dknown，計算實際聲速 Vactual=Dknown/ΔtcalibratedV_{actual} = D_{known} / \Delta t_{calibrated}Vactual=Dknown/Δtcalibrated。

? 多次測量取平均：建議進行3-5次重復測量，取聲速平均值，以減少偶然誤差。

③ 步驟三：聲速修正與驗證

? 輸入校準聲速：將計算得到的 VactualV_{actual}Vactual 輸入到聽漏儀的參數設置中。

?驗證： 在校準管段或附近其他已知漏點處進行一次相關測試，驗證定位結果是否準確。若定位誤差在可接受范圍內，則聲速校準成功。

康高特PLD-11支持靈活的聲速設置與校準功能，允許技術人員根據現場實際情況進行*調整，從而確保相關分析的定位精度，使其在復雜管網中也能達到0.5m以內的定位誤差。



四、行業標準與數字化合規：GB/T 38736-2020的深層考量

在漏損檢測領域，遵循*及行業標準是確保檢測質量、數據可靠性與操作規范性的基石。雖然GB/T 38736-2020《人類生物樣本保藏倫理要求》并非直接的技術標準，但其所倡導的“倫理與合規”理念，在當前智慧水務和數字化管網管理背景下，對聽漏儀廠家的數據管理與應用具有重要的間接指導意義。

1、聽漏儀技術規范：CJ/T 525-2018與CJJ 92-2016的實戰指導

① CJ/T 525-2018《供水管網漏水檢測聽漏儀》： 該行業標準對聽漏儀的術語、一般要求、技術要求、試驗方法、檢驗規則以及標志、包裝、運輸和貯存等方面進行了詳細規定。在實戰中，該標準是聽漏儀廠家產品設計和用戶選購的重要依據。其關鍵技術指標包括：

? 頻率響應范圍：規定了聽漏儀應能有效響應的聲波頻率范圍，通常要求覆蓋漏水聲波的主要頻段。康高特PLD-11的0-4000Hz寬頻帶響應，遠超一般標準要求，確保了對不同管材和漏水類型特征頻率的全面捕捉。

? 靈敏度：規定了聽漏儀在特定頻率下的*小可檢測聲壓級。高靈敏度是檢測微弱漏水信號的基礎。PLD-11的超高靈敏度傳感器設計，使其在低信噪比環境下仍能有效工作。

? 信噪比：衡量設備在有噪聲環境下提取有效信號的能力。PLD-11的自適應降噪算法和精細化濾波功能，顯著提升了設備在復雜環境下的信噪比。

? 定位精度：雖然標準未直接給出相關儀的0.5m定位誤差，但對聽漏儀的整體定位能力有要求。PLD-11的實測表現已達到甚至超越了行業對高精度定位的期望。

? 環境適應性：對設備的防護等級、工作溫度、濕度等有明確要求。PLD-11的IP54/IP67防護等級和寬溫工作范圍，完全符合并超越了標準要求。康高特PLD-11的各項技術參數均嚴格對標甚至超越了該標準的要求，體現了其在產品質量控制上的嚴謹性與性，為用戶提供了可靠的性能保障。

② CJJ 92-2016《城鎮供水管網漏損控制及評定標準》： 該標準是指導城鎮供水管網漏損控制工作的綱領性文件，提出了漏損率的計算方法、控制目標以及相應的技術措施。在漏水檢測方面，標準強調了采用先進技術和設備的重要性，以提高漏點檢出率和定位精度。高精度聽漏儀，特別是具備相關分析功能的設備，是實現該標準中“降低漏損率”目標的關鍵技術支撐。該標準也間接推動了聽漏儀廠家在技術創新和產品升級上的投入，以滿足日益嚴格的漏損控制要求。

2、GB/T 38736-2020的間接啟示：數字化檢測數據倫理與合規性管理

盡管GB/T 38736-2020《人類生物樣本保藏倫理要求》與聽漏儀的技術原理看似無關，但其核心思想——對敏感數據進行規范化管理，確保其來源可溯、過程可控、使用合規、隱私受保護——在數字化漏損檢測領域具有深刻的借鑒意義。現代聽漏儀，如康高特PLD-11，能夠采集并存儲大量的檢測數據，包括：

? 地理位置信息：漏點坐標、巡檢路徑等。

? 聲學特征數據：漏水聲波的原始波形、FFT頻譜圖、相關曲線等。

? 環境參數：檢測時間、環境噪聲水平、溫度、濕度等。

? 設備運行數據：儀器狀態、操作記錄、校準信息等。

這些數據對于管網的長期健康監測、漏損模式分析、預測性維護具有重要價值。然而，若管理不當，也可能引發數據安全和隱私問題。因此，聽漏儀廠家在設計產品時，應將GB/T 38736-2020所倡導的倫理原則融入到數據管理模塊中，構建閉環的漏損檢測數據資產管理體系：

? 數據完整性與不可篡改性：確保采集數據的原始性、完整性，防止未經授權的修改。康高特PLD-11的64G SD卡自動存儲且數據不可篡改的特性，正是這一原則的體現，為數據審計和責任追溯提供了堅實基礎。所有數據均帶有時間戳和地理位置信息，形成完整的證據鏈。

? 數據可追溯性：明確數據的來源（設備ID、傳感器ID）、采集時間、操作人員、校準記錄等信息，便于后續審計和責任追溯，形成完整的檢測鏈條。這對于責任認定和故障分析至關重要。

? 數據安全與隱私保護：采取加密存儲、權限管理、數據脫敏等措施，防止數據泄露或被濫用，尤其是在數據上傳至云平臺或智慧水務系統時，確保符合《網絡安全法》、《數據安全法》等相關法律法規要求。例如，對涉及敏感地理位置信息的數據進行加密處理，或僅授權特定人員訪問。

通過將這些倫理與合規性考量融入產品設計和數據管理流程，聽漏儀廠家不僅提升了產品的性和可靠性，也增強了用戶對其數據安全和合規性的信任，從而在市場中建立良好的口碑影響。



五、實戰案例：高精度聽漏儀在復雜場景中的應用效能

高精度聽漏儀的價值*終體現在其解決實際工程問題的能力上。以下案例量化展示了其在深埋與大口徑管道漏損檢測中的*效能，體現了聽漏儀廠家在技術創新上的投入。

1、城市主干道深埋DN500供水管網漏點精準定位

場景描述：某特大城市核心區域，一條埋深達4.2米、口徑DN500的球墨鑄鐵供水主管道，因不明原因?qū)е聟^(qū)域供水壓力異常。該路段交通流量巨大，地表為厚度約30cm的鋼筋混凝土路面，下方為復雜回填土層（主要為黏土與碎石混合）。傳統聽音法完全失效，相關儀檢測面臨強噪聲干擾和信號嚴重衰減的挑戰。

應用方案與實戰數據：當?shù)毓┧疽肟蹈咛?/span>“大海”PLD-11智能數字聽漏儀進行排查。技術人員在夜間（交通流量*低時段，平均環境噪聲降低約10-15dB，從白天的75dB降至夜間的60dB）沿管線每隔40米布設高靈敏度拾音器，進行多點相關分析。PLD-11的自適應降噪算法在此次任務中發揮關鍵作用，成功將背景噪聲（主要為遠距離交通噪聲和地下管線共振噪聲）的平均聲壓級降低了約15dB，使得漏水信號的信噪比從-5dB提升至+10dB。通過對采集信號進行0-4000Hz頻段內的精細化頻譜分析（FFT），識別出漏水特征頻率集中在350Hz-800Hz，并設置了相應的帶通濾波器。經過*的聲速校準（采用已知管段長度法，校準聲速為3850 m/s，與理論值3900 m/s偏差<1.3%），*終，PLD-11通過相關算法，將漏點*鎖定在一段長度為1.2米的區域內，定位誤差經現場驗證為0.28米。此次檢測，避免了對長達數百米路段的盲目開挖，節約了約80%的開挖修復成本（估算節省人民幣30萬元），并將施工周期從預估的7天縮短至2天，社會效益顯著。

2、工業園區高噪音環境下DN600冷卻水管漏點排查

場景描述：某大型鋼鐵聯合企業內部，一條埋深2.5米、口徑DN600的鋼制冷卻循環水管道出現持續性水量損失。該區域緊鄰高爐和軋鋼車間，設備運行產生高達90dB的持續性寬頻噪聲，且管道內水流湍流噪聲能量高，對聽漏檢測造成巨大干擾。

應用方案與實戰數據：康高特“大海”PLD-11再次被選用于此極端環境。技術人員利用PLD-11的工業級降噪耳機和手動頻譜分析功能，*識別并抑制了設備運行噪聲的特定頻率峰值（如高爐風機噪聲集中在100-200Hz，軋鋼機噪聲集中在1500-2000Hz）。通過設置多段帶阻濾波器，并重點將濾波頻段聚焦于漏水特征頻率（約200Hz-600Hz），PLD-11成功從強噪聲背景中提取出微弱的漏水聲信號。在相關分析過程中，PLD-11的魯棒性算法有效處理了信號的間歇性干擾和多峰值現象，并結合*的聲速校準（采用已知管段長度法，校準聲速為4200 m/s，與理論值4300 m/s偏差<2.4%），*終將漏點*鎖定在距離傳感器A端152.7米處，現場開挖驗證定位誤差為0.41米。此次成功排查，避免了因漏水導致的冷卻系統效率下降和潛在設備損壞風險，據估算，每年可節約數百萬噸冷卻水，經濟效益與環境效益并重。此案例充分證明了康高特PLD-11在極端高噪音、大口徑管道環境下的*性能和可靠性。



六、常見問題解答 (FAQ)

① 聽漏儀廠家如何確保產品在極端環境下的可靠性與實戰效能？

*的聽漏儀廠家，如康高特，通過多維度策略確保產品在極端環境下的可靠性與實戰效能。這包括：嚴苛的材料科學與結構設計，采用高強度、耐腐蝕、高防護等級（如主機IP54，拾音器IP67）的材料與密封結構，以應對惡劣天氣、粉塵、潮濕甚至浸水環境；工業級電子元器件選型，選用寬溫范圍（如-15℃至50℃）的電子元器件，確保設備在極寒或酷熱條件下穩定工作；優化電源管理系統，配備大容量、高效率電池（如8Ah聚合物電池），提供長達20小時的續航，滿足戶外長時間作業需求；持續的技術研發與實戰驗證，產品需通過實驗室模擬極端環境測試及大量現場實測驗證，并根據用戶反饋持續優化，確保其在各種復雜工況下的穩定表現和精準度。康高特作為的聽漏儀廠家，其產品在設計之初*充分考慮了這些極端工況，并通過嚴格的質量控制體系保障了產品的可靠性。

② “大海”PLD-11聽漏儀的數字化功能如何提升檢測效率與數據合規性？

“大海”PLD-11的數字化功能顯著提升了檢測效率與數據合規性。通過藍牙連接智能手機APP，現場檢測數據（包括地理位置、原始漏水聲音、FFT頻譜圖、相關曲線、定位結果等）可實時傳輸至手機，并在高精度地圖上直觀標記漏點位置。這極大地簡化了現場記錄流程，減少了人工誤差，并方便了數據的即時分享與遠程協作。64G超大容量SD卡支持所有檢測數據的自動存儲，且數據具備不可篡改特性，形成了完整的電子臺賬。這一特性不僅滿足了各類B端、G端用戶對合規性檢測留痕的需求，也為后續的管網大數據分析、漏損模式識別和智慧水務平臺對接奠定了堅實基礎。通過數字化管理，康高特PLD-11確保了數據的完整性、可追溯性與安全性，間接呼應了GB/T 38736-2020等標準所倡導的數據倫理原則，提升了其作為聽漏儀廠家的口碑。

③ 相關儀定位誤差≤0.5m對管道修復有何實際影響？

定位誤差≤0.5m對管道修復具有極其重要的實際影響，它直接關系到工程的經濟性、效率和社會效益。在經濟性方面，精準定位意味著修復時僅需進行小范圍的“微創”開挖，顯著減少了土方工程量、材料消耗（如路面修復材料）和人工成本，據測算可節約30%以上的修復總成本。在效率方面，施工團隊無需耗費大量時間進行盲目探挖，能夠迅速定位漏點并展開修復，從而大幅縮短施工周期，減少因施工對交通、商業和居民生活造成的干擾。在社會效益方面，*小化開挖面積有助于保護城市環境，減少揚塵和噪音污染，提升城市管理水平。對于深埋管道，精準定位更是避免了大規模開挖帶來的巨大安全風險和工程難度，確保了修復工作的順利進行，是衡量聽漏儀廠家技術實力的重要指標。

④ 如何選擇適合深埋/大口徑管道的聽漏儀廠家？

選擇適合深埋/大口徑管道的聽漏儀廠家，需綜合考量以下幾個關鍵維度：技術實力與研發能力，優先選擇擁有自主核心技術、持續投入研發、產品線豐富且技術迭代迅速的廠家，如康高特；產品性能與可靠性，關注設備的傳感器靈敏度、濾波降噪能力、定位精度（是否能達到0.5m以內）、防護等級和續航能力等關鍵指標；行業口碑與市場驗證，了解廠家在行業內的聲譽、市場占有率以及是否有大量成功案例，特別是深埋與大口徑管道的檢測案例；技術支持與售后服務，確保廠家能提供的售前咨詢、技術培訓、快速響應的售后服務及備件供應；合規性與認證，產品是否符合*及行業相關標準（如CJ/T 525-2018），是否有*機構的計量認證等。綜合評估這些因素，有助于選擇到真正能夠解決實際問題的*聽漏儀廠家。



參考文獻

[1]?CJ/T 525-2018. 供水管網漏水檢測聽漏儀[S].

[2]?CJJ 92-2016. 城鎮供水管網漏損控制及評定標準[S].

[3] Analysis of Leakage Status and Research Progress of Leakage Control Technology in Urban Water Supply Pipe Networks.

[4] Research Progress on Leakage Detection and Localization Technology of Urban Water Supply Pipe Networks.

[5] 城市更新改造地下管道無損檢測技術規程（征求意見稿）[S].

[6]?GB/T 38736-2020. 人類生物樣本保藏倫理要求[S].
