在現代工業檢測與預測性維護（PdM）領域，紅外熱像儀已成為不可或缺的診斷工具。其核心性能指標之一——紅外分辨率，直接決定了熱圖像的細節呈現能力與測溫精度。面對市場上多樣化的分辨率規格，如 160×120、320×240、384×288 乃至 640×480，如何進行科學合理的選型，是確保檢測效率與準確性的關鍵。本文將從熱成像物理原理、國際標準、實際應用場景及北京康高特（KGT）“陽明”系列紅外熱像儀的技術實踐出發，深入探討不同分辨率的內在價值與量化選型策略，旨在為用戶提供清晰的決策路徑。

一、紅外分辨率的物理基礎與成像質量量化

紅外熱像儀通過探測器陣列捕獲物體發出的紅外輻射，并將其轉化為電信號，*終形成可視化的熱圖像。分辨率，即探測器陣列中像元（Pixel）的數量，是衡量熱像儀細節捕捉能力的首要參數。例如，640×480 的分辨率意味著探測器包含 307,200 個獨立像元，遠超 160×120 的 19,200 個像元，能夠提供更為精細的溫度分布圖。

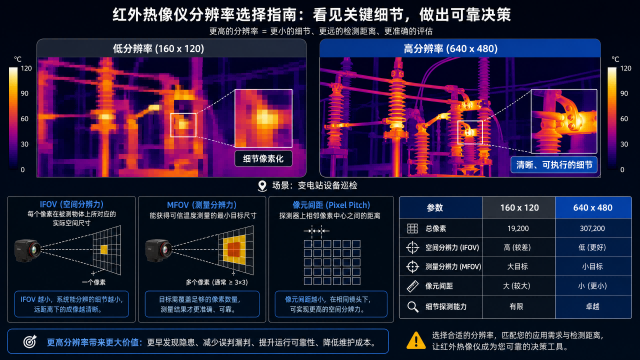

1、空間分辨力（IFOV）與測量分辨力（MFOV）

在紅外熱成像領域，僅僅關注像素數量是不夠的，更需深入理解空間分辨力（Instantaneous Field of View, IFOV）和測量分辨力（Minimum Measurable Feature, MFOV）。IFOV 定義為熱像儀單個像元在被測目標上所能覆蓋的*小尺寸，其計算公式為：

IFOV = 像元尺寸 / 鏡頭焦距 × 測量距離

這意味著，在相同測量距離下，分辨率越高的熱像儀，其 IFOV 值越小，能夠分辨的細節越精細。例如，對于一個 13μm 像元尺寸的探測器，搭配 18mm 焦距鏡頭，在 10 米距離處，其 IFOV 可能為 1.36 mrad。這表明單個像素對應目標上的 13.6mm 區域。如果目標特征小于此尺寸，則無法被單個像素完全覆蓋，導致測量誤差。

測量分辨力（MFOV）則更進一步，它指代能夠進行準確溫度測量的*小目標尺寸。根據國際電工委員會（IEC）相關標準（如 IEC 60601-2-59:2008），為確保測溫精度，目標尺寸通常需要被至少 3×3 或 5×5 個像元覆蓋。因此，高分辨率熱像儀在遠距離或對微小目標進行測溫時，具有顯著優勢。例如，在電力設備巡檢中，對高壓線路上直徑僅數毫米的接頭進行*測溫，低分辨率設備可能因 MFOV 過大而無法滿足要求，而高分辨率設備則能提供可靠數據 。

2、熱靈敏度（NETD）的協同作用

紅外分辨率與熱靈敏度（Noise Equivalent Temperature Difference, NETD）是相輔相成的。NETD 衡量熱像儀探測微小溫差的能力，其值越小，表示設備對溫度變化的響應越靈敏。例如，北京康高特（KGT）“陽明”系列紅外熱像儀具備低于 30mK 的 NETD，意味著它能夠檢測到 0.03℃ 的微小溫差 。當高分辨率與低 NETD 相結合時，熱像儀不僅能清晰呈現溫度分布細節，還能精準捕捉到細微的溫度異常，這對于早期發現設備過熱、絕緣老化等隱患至關重要。在某些特定應用中，如建筑節能檢測中發現墻體內部的冷橋或滲漏，高靈敏度配合高分辨率能提供更具說服力的證據。

二、不同分辨率的適用場景與性能邊界

紅外熱像儀的分辨率選擇，并非簡單的像素堆砌，而是對特定應用場景下“探測（Detection）、識別（Recognition）、辨認（Identification）”能力（即 DRI 準則）的量化考量。約翰遜準則（Johnson's Criteria）為評估這些能力提供了理論框架，它通過規定目標在探測器上所需覆蓋的*小像素對數量，來量化不同任務的難度 。

1、160×120分辨率：基礎探測與廣域初篩

160×120 分辨率的熱像儀，總像素點為 19,200。這類設備通常具有成本效益高、操作簡便的特點，適用于對圖像細節要求不高、主要用于廣域溫度分布初篩的場景。其主要應用包括：

? 建筑節能檢測：快速掃描大面積墻體、屋頂，識別明顯的冷橋、保溫缺陷或滲漏點，進行初步的熱損失評估。例如，在住宅或小型商業建筑的年度能耗審計中，160×120 的設備足以發現門窗密封不良、墻體隔熱層缺失等宏觀問題 。

? 簡單電氣設備日常巡檢：對配電箱、開關柜進行快速預檢，判斷是否存在明顯的過熱點。例如，在小型工廠或物業管理中，用于巡查電機、泵等設備是否有異常高溫跡象，進行初步的故障定位。

? 地暖及管道堵塞初判：輔助判斷地暖管路是否正常工作，或初步定位非關鍵管道的堵塞區域。

然而，其局限性在于，當目標距離較遠或目標尺寸較小時，可能無法提供足夠的細節進行*診斷。根據約翰遜準則，要“探測”到一個目標（即發現其存在），可能僅需 1-2 個像素對；但要“識別”出目標類型（如判斷是人還是動物），則需要 4-5 個像素對；而要“辨認”出目標具體特征（如識別出人臉），則需要 8 個或更多像素對。160×120 的分辨率在遠距離下，往往只能滿足基礎的“探測”需求，難以進行*的“識別”和“辨認” 。

【實戰案例對比：建筑滲漏診斷】在檢測一處面積為 50 平方米的建筑外墻滲水點時，站在 15 米外使用 160×120 分辨率的熱像儀，屏幕上只能看到一片模糊的低溫色塊，無法確定滲漏的具體源頭和蔓延路徑。而當切換到 320×240 分辨率時，不僅低溫區域的輪廓變得清晰，甚至能隱約看出水流沿墻體裂縫下滲的細微紋理，為后續的精準修補提供了直接依據。

2、320×240分辨率：工業通用與平衡之選

320×240 分辨率的熱像儀，總像素點為 76,800，是目前工業領域應用*為廣泛的“黃金平衡點”。它在成本、性能與便攜性之間取得了良好的平衡，能夠滿足大多數工業設備的預防性維護需求。北京康高特“陽明”系列中的 320×240 機型，正是針對此類通用工業應用而設計，兼顧了性能與經濟性。其典型應用場景包括：

? 中短距離電力設備巡檢：對變壓器、開關柜、電纜接頭、母線槽等進行常規巡檢，能夠清晰識別接頭松動、局部過載、絕緣老化等引起的溫升異常。例如，在 10kV 配電房內，對斷路器觸點進行檢測，320×240 的分辨率足以提供清晰的熱圖像，輔助工程師進行故障診斷 。

? 機械設備故障診斷：監測軸承過熱、電機繞組異常、齒輪箱磨損等機械故障。例如，在生產線上，對高速運轉的傳送帶滾筒軸承進行定期檢測，能夠及時發現異常溫升，避免設備停機。

? 制程控制與質量監控：在注塑、焊接、熱處理等工業生產過程中，實時監測產品或模具的溫度分布，確保工藝參數穩定，提升產品質量。

? 消防救援輔助：在火災現場，輔助消防員透過煙霧探測被困人員或火源點，提供比 160×120 更清晰的態勢感知。

相較于 160×120，320×240 提供了四倍的像素信息，顯著提升了圖像清晰度和細節表現力，使得工程師能夠更準確地識別故障類型和位置。在許多工業場景中，其 MFOV 能夠滿足大部分*測溫的需求。

【實戰案例對比：電力高壓巡檢】在某 110kV 變電站巡檢中，工程師需要在 30 米外檢測隔離開關觸頭的發熱情況。使用 160×120 分辨率時，觸頭在屏幕上僅占據 1-2 個像素，由于“空間分辨力（IFOV）”過大，周圍環境的冷背景被平均到了這幾個像素中，導致測得的溫度遠低于實際溫度，險些漏判。換用北京康高特“陽明”320×240 機型后，觸頭占據了 5×5 個以上的像素陣列，不僅清晰呈現了發熱點的具體位置，測溫數據也躍升了 15℃，準確觸發了高溫報警。

3、384×288分辨率：進階檢測與細節強化

384×288 分辨率的熱像儀，總像素點約為 110,592。這一分辨率介于 320×240 和 640×480 之間，提供了比 320×240 更豐富的細節，同時成本通常低于 640×480。它適用于對圖像細節有更高要求，但又無需達到*精度的應用，例如：

? 復雜電路板故障分析：在電子產品研發與維修中，對集成電路板上的微小元器件進行熱分析，定位過熱芯片或虛焊點。384×288 的分辨率能夠提供更精細的溫度分布圖，有助于工程師進行*診斷。

? 小型精密機械部件監測：對微型軸承、精密傳動機構等進行溫度監測，捕捉更細微的溫升異常，提升故障預警的準確性。

? 氣體泄漏初篩（特定氣體）：配合特定濾光片，對某些工業氣體（如甲烷、SF6）的泄漏進行初步可視化，雖然不如專用氣體熱像儀，但可作為經濟型初篩方案。

? 軌道交通受電弓動態監測：在一定距離下，對高速運行的列車受電弓與接觸網的接觸點進行熱成像監測，評估磨損與發熱情況，384×288 能夠提供足夠的細節進行初步分析。

這一分辨率在許多需要“識別”甚至“辨認”部分特征的場景中表現出色，是 320×240 性能的有效補充。

4、640×480分辨率：高精度診斷與科研級應用

640×480 分辨率的熱像儀，總像素點高達 307,200，是目前手持式紅外熱像儀中的高端配置。它提供了*的圖像質量和豐富的細節信息，是進行高精度診斷、科研分析以及遠距離觀測的理想選擇。北京康高特“陽明”系列中的 640×480 機型，正是為滿足這些嚴苛需求而生，其高分辨率配合低 NETD，能夠提供*的細節與測溫精度 。其主要應用包括：

? 遠距離高壓輸電線路巡檢：對 220kV 及以上超高壓輸電線路、大型變電站設備進行遠距離巡檢時，640×480 能夠確保即使在數百米外也能清晰識別微小缺陷，如套管局部放電、絕緣子串污閃、導線斷股等，顯著提升了巡檢效率和安全性 。

? 微電子研發與質量控制：在半導體制造、微電子封裝等領域，對微米級甚至亞微米級目標進行熱分析，*評估芯片工作溫度、散熱性能，以及識別微觀缺陷。高分辨率是獲取準確數據的必要條件。

? 材料科學研究：在復合材料、新型合金等領域，進行熱疲勞、應力分布、缺陷傳播等研究，高分辨率熱圖像能夠提供精細的實驗數據。

? 航空航天與國防：用于航空器結構缺陷檢測、發動機熱態分析、以及*事偵察等高精度應用。

? 精細化氣體泄漏檢測：配合氣體濾光片，對工業氣體泄漏進行高精度可視化，尤其適用于 VOCs（揮發性有機化合物）等環境監測，能夠清晰顯示氣體羽流的形態和擴散路徑 。

高分辨率熱像儀不僅提升了圖像的視覺質量，更重要的是，它能夠提供更小的 IFOV 和 MFOV，從而在更遠的距離上實現對微小目標的*測溫和故障識別。這在許多關鍵工業和科研應用中，是確保數據可靠性和決策準確性的基礎。

【實戰案例對比：微電子 PCB 研發】在研發一款高密度印刷電路板（PCB）時，工程師需要定位一顆尺寸僅為 0603（1.6mm × 0.8mm）的失效貼片電容。使用 320×240 分辨率配合標準鏡頭，在 0.5 米距離下，整個 PCB 板的局部區域呈現出一片紅色的熱暈，無法分辨是哪一顆電容在異常發熱。當啟用北京康高特“陽明”640×480 機型（搭配微距鏡頭）后，高達 30 萬的像素量瞬間將畫面“剝絲抽繭”，那顆 0603 電容的輪廓清晰可見，其中心*高溫點與邊緣的溫度梯度都一目了然，直接鎖定了故障元器件。

5、視場角（FOV）與分辨率的耦合效應

紅外熱像儀的性能不僅取決于探測器分辨率，還與所搭配的鏡頭視場角（Field of View, FOV）密切相關。FOV 決定了熱像儀在特定距離下能夠覆蓋的區域大小。在分辨率固定的情況下，F(xiàn)OV 越大，單個像素對應的實際面積*越大，I F O V 值也越大，圖像細節會相對減少；反之，F(xiàn)OV 越?。撮L焦鏡頭），I F O V 值越小，圖像細節越豐富，但觀測范圍會縮小。因此，在選型時，需要根據實際檢測距離和目標尺寸，綜合考慮分辨率與 FOV 的匹配性。

例如，北京康高特“陽明”系列熱像儀支持多種可更換鏡頭，包括廣角鏡頭（大 FOV，適用于大范圍普查）和長焦鏡頭（小 FOV，適用于遠距離小目標檢測）。這種靈活性使得用戶可以根據不同的檢測任務，優化分辨率與 FOV 的組合，從而*大化設備的效能。例如，在對大型設備進行整體掃描時，可選用廣角鏡頭配合 320×240 分辨率進行快速初篩；而當發現可疑區域需要進行精細化診斷時，則可更換長焦鏡頭，利用 640×480 分辨率進行深度分析，確保每一個細節都無所遁形。

三、北京康高特“陽明”：自研技術與實戰價值

北京康高特儀器設備有限公司作為國內的紅外熱像儀廠家，憑借其深厚的技術積累與自主研發能力，推出了“陽明”手持式紅外熱像儀。該系列產品不僅在硬件參數上達到了國際先進水平，更在軟件算法和用戶體驗上進行了深度優化，展現了國產紅外熱像儀的實力。

1、產品型號與核心優勢

“陽明”系列提供 320×240 和 640×480 兩種紅外分辨率機型，旨在覆蓋從通用工業檢測到高端科研分析的廣泛需求。其核心優勢體現在：

? 高精度與高靈敏度：全系列 NETD 均低于 30mK，確保了對微小溫差的精準捕捉，為早期故障預警提供了堅實基礎。

? 多功能集成：集成了 500 萬像素可見光相機、激光測距、GPS 定位、多種智能對焦模式（如電動連續激光引導對焦）以及 WiFi/藍牙無線傳輸功能。這些功能的整合，極大地提升了現場檢測的效率與數據采集的全面性。

? 圖像增強技術：采用 MSX®（多光譜動態成像）圖像增強技術，將可見光圖像的邊緣細節實時疊加到熱圖像上，使得熱圖像的輪廓更加清晰，便于快速定位和識別目標。此外，畫中畫、紅外與可見光融合等多種顯示模式，為用戶提供了更直觀、全面的現場信息。

? 堅固耐用與人體工程學：設備防護等級達到 IP54，具備良好的防塵防濺水能力，適應惡劣工業環境。輕量化設計（整機重量約 1.0kg）與人體工程學手柄，提升了長時間使用的舒適性與便攜性。

2、行業應用與實戰案例

北京康高特“陽明”系列紅外熱像儀已廣泛應用于電力、石化、冶金、建筑等多個行業，并獲得了用戶的認可。例如，在某大型石化企業的設備巡檢中，使用“陽明”640×480 機型對反應釜進行檢測。通過高分辨率熱圖像，運維人員清晰地識別出反應釜壁局部保溫層脫落導致的異常高溫區域，并*測得其表面溫度較正常區域高出 15℃。這一發現避免了潛在的設備損壞和生產中斷，直接經濟效益顯著。此案例充分體現了高分辨率熱像儀在復雜工業場景下，提供精細化診斷和預防性維護的價值 。

四、實戰選型：清晰辨析與決策路徑

選擇合適的紅外熱像儀分辨率，是確保檢測效能與投資回報的關鍵。以下提供一套“三步走”的實戰選型決策路徑，幫助用戶清晰辨析不同分辨率的差距，并做出*符合自身需求的明智選擇。

第一步：明確檢測目標與距離——“看多遠？看多小？”

這是決定分辨率需求的核心。首先，評估您*常檢測的目標尺寸（例如，一個電纜接頭的直徑、一個芯片的尺寸、一個管道裂縫的寬度）。其次，確定您通常的檢測距離。這兩者共同決定了對 IFOV 和 MFOV 的要求。

? 場景一：廣域初篩與近距離大目標

? 目標：建筑外墻整體熱損失、大型配電柜整體溫度分布、近距離電機軸承。目標尺寸通常大于 5cm，檢測距離在 5 米以內。

? 分辨率需求：160×120 或 320×240 即可滿足基本探測需求。例如，在 3 米距離檢測一個 10cm 的目標，160×120 的設備也能提供足夠像素覆蓋，但細節會相對粗糙。

? 場景二：中距離常規檢測與中等目標

? 目標：中壓開關柜內部接頭、中小型機械設備關鍵部件、工業爐體局部過熱。目標尺寸通常在 1cm 至 5cm 之間，檢測距離在 5-15 米。

? 分辨率需求：320×240 或 384×288 是理想選擇。例如，在 10 米距離檢測一個 2cm 的電纜接頭，320×240 能夠提供清晰的圖像進行識別和初步診斷。北京康高特“陽明”320×240 機型在此類場景下表現均衡。

? 場景三：遠距離精細診斷與微小目標

? 目標：高壓輸電線路塔頭接點、微電子元器件、精密化工管道微小泄漏、航空航天材料缺陷。目標尺寸通常小于 1cm，檢測距離可能超過 15 米，甚至數十米。

? 分辨率需求：640×480 是必要條件。例如，在 20 米距離檢測一個 0.5cm 的高壓線夾，640×480 的 307,200 像素能提供足夠的細節進行*測溫和辨認。相比之下，160×120 的 19,200 像素在此距離下，目標可能僅為幾個模糊的像素點，診斷準確率將大幅下降，甚至無法發現故障。北京康高特“陽明”640×480 機型在此類嚴苛場景下展現出*性能。

第二步：評估故障特征與診斷精度要求——“要多準？要多細？”

不同的故障類型對診斷精度和細節要求不同。微小的溫差或細微的結構缺陷，需要更高的分辨率和熱靈敏度來捕捉。

? 低精度要求：僅需判斷是否存在異常，不追求*溫值或細節。例如，判斷電機是否運行，有無明顯發熱。

? 中精度要求：需要識別故障類型，并進行初步的溫值分析。例如，區分是接頭松動還是絕緣老化。

? 高精度要求：需要*測溫，識別微小缺陷，并進行趨勢分析。例如，微電子芯片的局部熱點分析，材料疲勞裂紋的早期發現。此時，640×480 配合低 NETD 的設備，如北京康高特“陽明”系列，能提供*的診斷信心。

第三步：綜合考量預算與投資回報——“花多少？值不值？”

高分辨率熱像儀通常意味著更高的采購成本。然而，投資回報率（ROI）應作為更重要的考量因素。一臺高分辨率設備可能在一次關鍵故障的早期發現中，避免數百萬甚至千萬的停機損失，其價值遠超設備本身。

? 預算有限但需通用性：320×240 或 384×288 是性價比較高的選擇，能滿足大部分工業檢測需求。

? 追求*性能與可靠性：對于關鍵基礎設施、高價值設備或科研應用，640×480 的投資是必要的，它能提供更早期的預警和更*的診斷，從而*大化設備運行的可靠性和安全性。

五、結論

紅外熱像儀的分辨率選擇，是技術與應用場景的深度匹配過程。從基礎的 160×120 到的 640×480，每一種分辨率都有其獨特的價值與適用范圍。北京康高特（KGT）以其自研的“陽明”系列紅外熱像儀，為用戶提供了高性能、高可靠性的解決方案，展現了國產紅外熱像儀在技術創新與市場應用方面的實力。在選型時，建議用戶根據上述“三步走”決策路徑，平衡檢測目標、診斷精度、預算與投資回報等因素，選擇*能滿足其檢測需求的設備，從而*大化紅外熱成像技術在工業安全與效率提升中的價值。

參考文獻

[1]?IEC 60601-2-59:2008. Medical electrical equipment - Part 2-59: Particular requirements for the basic safety and essential performance of screening thermographs for human febrile temperature detection. International Electrotechnical Commission.

[2]?北京康高特儀器設備有限公司. 陽明系列紅外熱像儀產品手冊.

[3] A comparative study of low and high resolution infrared sensors as part of the Internet of Things (IoT) to estimate crowds in smart buildings. Energy and Buildings, 278, 112616.

[4] 為集成項目選擇合適的熱成像儀.

[5] High Resolution Thermal Camera: Definition, Advantages & Applications.

[6]?北京康高特儀器設備有限公司. 工業紅外熱像儀應用案例集.

[7] Analysis of image forming systems. Image Intensifier Symposium, Fort Belvoir, VA.

[8] Thermal Imaging for Electrical Applications: A Guide to Best Practices.

[9] Optical Gas Imaging (OGI) for VOC Detection.
