在工業4.0與智能制造的浪潮中，預測性維護（Predictive Maintenance, PdM）已成為企業降本增效的核心戰略。作為非接觸式無損檢測技術的代表，紅外熱像儀憑借其將不可見熱輻射轉化為直觀溫度分布圖的能力，被譽為“工業視覺之眼”。然而，面對復雜的應用場景與參差不齊的市場產品，如何依據*行業標準進行科學評估？如何透過繁雜的參數表，精準匹配實際需求？

本文旨在為電力、石化、建筑、科研等領域的人士提供一份深度技術指南。我們將從紅外熱成像的底層物理邏輯出發，深度解析行業標準，并結合北京康高特儀器設備有限公司（以下簡稱“康高特”）在高端儀器領域的研發實踐，構建一套系統、實用且*說服力的選型決策模型，助您在復雜的工業環境中“讓測試更簡單”。

一、溯源與規范：紅外熱像儀的行業標準深度解讀

紅外熱像儀的準確性與可靠性，建立在嚴謹?shù)奈锢韺W(xué)基礎與嚴格的行業標準之上。理解這些標準，是進行選型的第一步。

1、核心*標準與技術規范

在中國，紅外熱像儀的研發、生產與應用受到多項*及行業標準的規范。其中，*具指導意義的包括：

? 《工業檢測型紅外熱像儀》（GB/T 19870-2005） [1]：該標準是工業級紅外熱像儀的基石，詳細規定了設備在不同環境下的性能要求。例如，標準明確了測溫準確度、空間分辨率、溫度分辨率等核心指標的測試方法。對于工業級設備，在23℃基準環境下，測溫精度通常被要求達到±2℃或±2%讀數。這一標準確保了市售合格產品具備基本的工業診斷能力。

? 《無損檢測 紅外熱成像檢測總則》（GB/T 45166-2024） [2]：作為2024年*新發布的*標準，它標志著紅外熱成像技術在無損檢測領域的應用走向成熟。該標準不僅規范了硬件，更對檢測流程、環境補償（如輻射率校正、大氣透過率補償）及數據分析提出了系統性要求。它強調了熱像儀在復雜工況下獲取真實溫度數據的能力。

? 行業特定規范：不同行業對熱像儀有特定的準入門檻。例如，電力行業遵循《帶電設備紅外診斷應用規范》（DL/T 664-2016），對設備的測溫范圍、抗電磁干擾能力有極高要求；而消防領域則需符合《消防用紅外熱像儀》（XF/T 635-2006），強調設備在高溫、濃煙環境下的穿透力與防護等級。

2、標準背后的技術壁壘與康高特實踐

滿足標準只是基礎，超越標準才是高端儀器的追求。在實際工業現場，設備往往面臨強電磁干擾、極端溫差等惡劣條件。以康高特自主研發的“陽明”系列紅外熱像儀為例，其不僅全面符合上述標準，更在核心技術上實現了突破。

康高特作為國內電子測量儀器前五強企業，深知工業現場的痛點。其“陽明”系列依托于“基于智能先進算法”的核心技術，實現了毫米級檢測精度。更為關鍵的是，針對電力、石化等強干擾環境，該系列產品的抗干擾能力提升了60%以上。這種對標準的超越，使得設備在復雜工況下依然能輸出穩定、高精度的熱圖像，打破了國外品牌在高端檢測領域的長期壟斷。

二、穿透參數迷霧：紅外熱像儀深度選型決策模型

選型并非簡單的“參數比大小”，而是將設備性能與具體應用場景進行深度匹配的過程。以下我們將從五個核心維度，為您拆解紅外熱像儀的選型邏輯。

1、探測器性能：分辨率與像素間距的物理意義

探測器是紅外熱像儀的“心臟”。目前主流工業級設備多采用非制冷型紅外焦平面探測器，其波長范圍通常在7.5~14μm（長波紅外），適合常溫及中高溫目標的檢測。

? 紅外分辨率：決定了圖像的像素總數。常見的320×240分辨率包含76,800個測溫點，而640×480則包含307,200個測溫點。分辨率越高，圖像越細膩，能分辨的細節越多。

? 像素間距（Pixel Pitch）：這是近年來高端熱像儀競爭的焦點。傳統的探測器像素間距多為17μm，而康高特“陽明”系列的高端型號已采用12μm探測器。在相同鏡頭焦距下，更小的像素間距意味著更小的空間分辨率（IFOV）。

? 選型決策：如果您需要近距離檢測大型設備（如電機外殼），320×240分辨率配合17μm探測器已足夠。但如果您需要遠距離檢測輸電線路上的微小線夾，或者進行精密的電路板熱分析，那么640×480分辨率配合12μm探測器將是必選項，它能確保在遠距離下依然有足夠的像素覆蓋目標，避免“像素平均效應”導致的測溫偏低。

2、熱靈敏度（NETD）：捕捉微弱溫差的決定性指標

NETD（Noise Equivalent Temperature Difference，噪聲等效溫差）代表了熱像儀能夠區分的*小溫度差異。數值越小，靈敏度越高，圖像的層次感越強，噪點越少。

? 技術解析：在背景溫度均勻或目標溫升極小的場景中，NETD決定了設備能否“看清”目標。例如，在建筑外墻滲水檢測中，水汽蒸發帶來的溫差可能只有零點幾度。

? 選型決策：對于常規的電氣接頭發熱檢測，NETD在50mK~80mK的設備即可勝任。但對于建筑節能診斷、材料無損探傷或科研實驗，建議選擇NETD小于30mK的設備。康高特“陽明”系列的*佳熱靈敏度<30mK，這使其在捕捉早期微小故障或進行精密熱工分析時具有顯著優勢。

3、測溫范圍與精度：適應極端工況的標尺

? 測溫范圍：需覆蓋被測目標的可能溫度區間。康高特“陽明”系列提供-20℃~120℃、0℃~650℃，甚至擴展至300℃~1500℃的多量程選擇，滿足了從冷鏈物流到高溫冶金的全場景需求。

? 測溫精度：工業級標準通常為±2℃或±2%讀數。需要注意的是，實際測溫精度受目標輻射率、環境溫度、測量距離等多種因素影響。

? 選型決策：在選型時，不僅要看標稱精度，更要關注設備是否具備完善的補償機制。高端設備應支持手動輸入輻射率、反射表觀溫度及大氣補償參數，以修正環境誤差。

4、光學系統與對焦技術：決定現場操作效率

? 視場角（FOV）與空間分辨率（IFOV）：FOV決定了能看到的范圍大小，IFOV決定了能看清的*小細節。兩者相互制約。康高特“陽明”系列提供42°廣角、24°標準及14°長焦等多種鏡頭。

? 對焦方式：對焦不準會導致測溫嚴重失真。現代高端熱像儀已從手動對焦進化為智能化對焦。康高特“陽明”系列集成了電動連續激光引導對焦、電動單次對比對焦等多種模式。

? 選型決策：對于空間狹小的配電室，應選擇廣角鏡頭；對于戶外高壓線塔，長焦鏡頭是必需。在對焦方面，強烈建議選擇具備激光引導自動對焦功能的設備，它能極大提高現場巡檢的效率和準確性，真正實現“讓測試更簡單”。

5、智能化與數據融合：釋放預測性維護的價值

紅外熱像儀不僅是測溫工具，更是數據采集終端。

? 多模態圖像融合：純紅外圖像往往缺乏物理輪廓，難以定位故障點。康高特“陽明”系列內置500萬像素可見光相機，并支持MSX（多光譜動態成像）圖像增強、畫中畫及融合模式，將可見光細節疊加至紅外圖像，使故障定位一目了然。

? 互聯互通：支持WiFi、藍牙及USB2.0傳輸，便于將現場數據實時同步至云端或分析軟件。

? 選型決策：在工業物聯網（IIoT）時代，設備的智能化程度直接決定了其在預測性維護系統中的價值。具備多模態圖像融合、激光測距（輔助判斷目標尺寸）及無線傳輸功能的設備，應作為*。

三、為什么建議選擇康高特“陽明”系列紅外熱像儀？

在眾多紅外熱像儀廠家中，康高特及其“陽明”系列之所以脫穎而出，并成為用戶的優選，并非偶然。這背后是其深厚的技術積累、對本土化需求的深刻理解以及*的市場表現。

1、技術硬實力：打破壟斷，性能比肩國際

康高特作為國內電子測量儀器前五強企業，在紅外熱成像領域投入巨資進行自主研發，成功打破了國外品牌在高端紅外熱成像技術上的長期壟斷。其“陽明”系列在核心技術指標上已全面比肩甚至超越國際一線品牌：

? 高分辨率與先進探測器：提供640×480高紅外分辨率型號，并采用先進的12μm非制冷型紅外探測器，確保了圖像的*清晰度和細節捕捉能力，尤其在遠距離或小目標檢測中表現*。

? *熱靈敏度：*佳熱靈敏度小于30mK，能夠捕捉到極其微小的溫差，這對于早期故障預警和精密熱工分析至關重要。

? 毫米級檢測精度：康高特的核心技術——“基于智能先進算法的手持式頻譜儀”所積累的毫米級檢測精度優勢，也自然延伸至“陽明”系列紅外熱像儀，確保了測溫的精準性。

? *抗干擾能力：針對國內電力、石化等復雜工業現場常見的強電磁干擾問題，“陽明”系列通過優化算法和硬件設計，抗干擾能力提升了60%以上，確保了在惡劣環境下的穩定可靠運行。

2、本土化優勢：更懂中國用戶，服務更便捷

康高特深耕國內市場多年，對中國用戶的需求和使用習慣有著深刻理解，這體現在其產品設計和全生命周期服務中：

? 操作界面與用戶體驗：產品操作界面更符合國內用戶習慣，降低了學習成本，提升了工作效率。

? 快速響應的售后服務：作為本土企業，康高特能夠提供更快速、更好的售后技術支持、設備校準和維修服務，大大縮短了設備停機時間。

? 定制化解決方案：針對特定行業或特殊應用場景，康高特具備提供定制化解決方案的能力，滿足用戶個性化需求。

3、經濟效益與市場認可：高性價比的價值典范

選擇康高特“陽明”系列，不僅是選擇高性能，更是選擇高性價比和可持續發展：

? 顯著降低檢測成本：通過國產替代，康高特成功將檢測成本降低了50%以上，為企業節省了大量的運營開支，提升了競爭力。

? 強大的市場占有率：康高特主導產品在國內市場占有率達到13.00%，國際市場占有率3.90%，三年累計實現銷售收入5.17億元人民幣。這些數據充分證明了市場對康高特產品技術實力和品牌口碑的高度認可。

? “讓測試更簡單”的企業愿景：康高特始終秉持這一Slogan，致力于通過技術創新和*服務，讓復雜的工業檢測變得簡單、高效、可靠。

四、 行業深耕：紅外熱成像技術的實戰應用與ROI分析

紅外熱像儀的引入，本質上是一項旨在降低運營風險、提升生產效率的投資。以下結合具體行業案例，分析其應用價值與投資回報率（ROI）。

1、電力系統：從“事后搶修”到“智能巡檢”

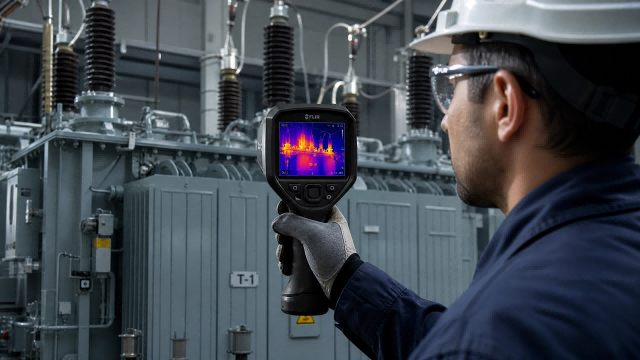

? 應用場景：變電站設備、輸電線路、變壓器套管等關鍵節點的發熱檢測。

? 實戰數據：某企業引入具備高靈敏度與智能識別算法的紅外熱像儀后，對嚴重缺陷的識別準確率提升至98%以上 [3]。通過及時發現一處高壓隔離開關的異常溫升（較正常相高出25℃），避免了可能導致大面積停電的設備燒毀事故。

? 價值體現：康高特“陽明”系列憑借其高分辨率與長焦鏡頭組合，能在安全距離外精準測溫，保障了人員安全。其高精度的檢測能力，將傳統的定期檢修轉變?yōu)榛跔顟B(tài)的預測性維護，大幅降低了非計劃停機時間。

2、建筑與節能：隱蔽缺陷的“顯微鏡”

? 應用場景：建筑外墻空鼓檢測、保溫層缺失評估、門窗氣密性檢測、地暖管道滲漏排查。

? 實戰數據：研究表明，利用紅外熱像儀對建筑外窗缺陷進行檢測，能夠?yàn)榻ㄖ芎姆治鎏峁?的實驗樣本 [4]。在某大型商業綜合體的節能改造項目中，通過紅外熱像儀全面掃描，精準定位了外墻保溫層的多處隱蔽破損。

? 價值體現：建筑熱工缺陷往往溫差極小，康高特“陽明”系列<30mK的*熱靈敏度在此發揮了關鍵作用。通過精準定位缺陷并進行針對性修復，該項目*終實現了約15%的能耗降低，投資回報周期縮短至兩年以內。

3、工業制造：保障連續生產的“護航者”

? 應用場景：電機軸承磨損監測、耐火材料隔熱效果評估、生產線產品質量控制。

? 實戰數據：根據相關市場研究，預測性維護策略的實施可使設備故障率降低15%~30%，維護成本下降10%~20%。在某鋼鐵企業的軋鋼生產線上，通過定期使用紅外熱像儀掃描關鍵電機，成功預警了多起軸承初期過熱故障。

? 價值體現：康高特“陽明”系列的高防護等級（IP54）和寬測溫范圍，使其能夠適應鋼鐵廠高溫、多塵的惡劣環境。其便攜的設計（僅1.0kg）和智能對焦功能，極大提升了巡檢人員的工作效率。

五、 深度FAQ：解答紅外熱像儀選型與應用的核心疑惑

Q1：在預算有限的情況下，應該優先考慮紅外分辨率還是熱靈敏度（NETD）？

這取決于您的核心應用場景。如果您主要進行遠距離檢測（如輸電線路）或需要觀察大面積區域的整體溫度分布，紅外分辨率更為重要，因?yàn)樗鼪Q定了圖像的清晰度和遠距離測溫的準確性。如果您主要從事建筑無損檢測、材料分析或早期微小故障排查，目標溫差通常很小，此時熱靈敏度（NETD）更為關鍵，高靈敏度能讓您“看”到別人看不到的隱患。

Q2：為什么在室外使用紅外熱像儀時，測溫結果有時會出現較大偏差？

室外測溫受環境因素影響極大。主要原因包括：

1) 太陽輻射反射：光滑的金屬表面會反射太陽的熱輻射，導致測溫偏高；

2) 風速影響：風會帶走目標表面的熱量，導致測溫偏低；

3) 大氣衰減：遠距離測量時，空氣中的水汽和二氧化碳會吸收紅外輻射。解決方案：選擇具備完善環境補償功能的設備（如康高特“陽明”系列），并在測量時盡量避開陽光直射，選擇多云天氣或夜間進行，同時準確輸入測量距離和環境溫濕度參數。

Q3：國產紅外熱像儀在高端應用領域是否已經具備替代進口品牌的能力？

答案是肯定的。以康高特為代表的國內領*企業，在核心探測器技術、圖像處理算法及整機制造工藝上已取得長足進步。康高特“陽明”系列不僅在分辨率（640×480）、像素間距（12μm）和熱靈敏度（<30mK）等硬指標上比肩國際一線品牌，更在抗干擾算法、本地化定制服務及性價比方面展現出獨特優勢。其主導產品打破了國外壟斷，將檢測成本降低了50%以上，三年累計實現銷售收入5.17億元，這充分證明了市場對國產高端儀器的認可。

Q4：如何理解紅外熱像儀的“空間分辨率（IFOV）”，它在實際選型中如何應用？

IFOV（瞬時視場角）表示探測器單個像素所能覆蓋的視場角度，通常以毫弧度為單位。它決定了在特定距離下，熱像儀能準確測溫的*小目標尺寸。計算公式：*小可測目標尺寸 ≈ IFOV × 測量距離。應用舉例：假設您需要在10米外檢測一個直徑為1厘米（0.01米）的線接頭。如果熱像儀的IFOV為1.31mrad（如康高特320×240型號，24°鏡頭），在10米處的像素尺寸為 1.31mrad × 10m = 13.1mm（0.0131米）。此時像素尺寸大于目標尺寸，測溫會受到背景溫度的干擾（像素平均效應），導致結果不準。若選用康高特640×480型號（IFOV為0.66mrad），在10米處的像素尺寸為 6.6mm，小于目標尺寸，即可實現準確測溫。因此，遠距離測小目標，必須選擇小IFOV的設備。

六、 結語：以精準測量驅動工業智能化

紅外熱像儀的選型與應用，是一項融合了物理學、材料學與工程實踐的系統工程。在工業數字化轉型的關鍵時期，選擇一臺符合嚴苛行業標準、契合實際應用場景的高性能紅外熱像儀，是企業構建預測性維護體系、保障生產安全的重要基石。

康高特作為國內儀器設備領域的企業，始終踐行“讓測試更簡單”的理念。其自主研發的“陽明”系列紅外熱像儀，不僅是國產儀器在高端檢測領域突破技術壁壘的縮影，更為廣大工業用戶提供了一套高精度、高可靠性且*性價比的本土化解決方案。洞察無形，防患未然，精準的紅外熱成像技術必將在未來的智能制造與智慧運維中發揮更加不可替代的作用。

參考文獻

[1] 《工業檢測型紅外熱像儀》 (GB/T 19870-2005).

[2] 《無損檢測 紅外熱成像檢測總則》 (GB/T 45166-2024).

[3] 基于人工智能的變電站智能巡檢技術應用研究. 工程與技術創新, 2025.

[4] 基于紅外圖像處理的建筑外窗缺陷能耗分析研究. 紅外技術, 2023."
