使用該儀器進行土壤電阻率測試時，需遵循以下操作要求保障測試結果準確：第一是布極要求，采用標準四極等距法布極，四個測試極沿同一直線等距布置，極間距根據測試深度需求選擇，測試極插入土壤的深度不得超過極間距的1/20，例如極間距為10米時，插入深度不得超過0.5米；第二是環境要求，需避開地下金屬管線、電纜溝等地下構筑物的走向，測試區域內不得有大量金屬雜物，盡量選擇干燥天氣測試，雨后72小時內土壤含水率過高，不建議開展測試；第三是操作要求，測試前需確認四個測試極與土壤接觸良好，儀器選擇四極法土壤電阻率測試模式，輸入極間距參數后即可自動計算得出土壤電阻率結果，該儀器0.01Ω·m~9999kΩ·m的測試量程可覆蓋沙土、黏土、巖石等各類地質條件的測試需求。

該儀器采用異頻交流測試法作為核心測試原理，可輸出128Hz、256Hz兩類非工頻測試電流，有效規避現場50Hz/60Hz工頻及其諧波的干擾，解決常規工頻測試法在高電磁干擾環境下數據偏差大的問題。針對不同測試方法的原理如下：二極法通過測試被測接地體與已知參考接地極之間的回路電阻得出結果，適用于小范圍簡易測試；三極法通過電位極、電流極的電位差與測試電流的比值計算接地電阻，是常規驗收的標準方法；四極法在三極法基礎上消除了測試線電阻的干擾，同時可用于土壤電阻率測試。儀器內置自適應濾波算法，可在5V工頻干擾下仍保持標稱測試精度，適配復雜現場環境。

使用過程中需遵循以下核心要求：第一，布極時需提前排查地下管線分布，避開地下金屬管線、電纜等導體，避免對測量結果產生干擾，極距設置需符合GB 50065中對應接地裝置的測量要求；第二，測量前需確認被測接地體無帶電風險，若需在線檢測需做好絕緣防護，避免觸電風險；第三，潮濕、雨雪環境下作業時需做好接線端子的絕緣防護，避免端子沾水導致測量誤差；第四，強電磁環境下作業需開啟設備的深度濾波模式，若設備提示干擾超限需調整布極位置，不得強行測量；第五，測量大型接地網時需采用多組極距重復測量，排除局部地質條件導致的誤差。遵循以上要求可保證測量結果的準確性，符合各類檢測規范的要求。

開展土壤電阻率測試需嚴格遵守規范要求，注意事項主要包括：首先測試方法選擇需適配地形，平坦區域優先選擇溫納四極法，地形狹長區域可選擇施倫貝格爾法，極距設置需對應所需勘測的土壤深度，通常極距為勘測深度的2倍；其次布極需避開地下金屬管線、電纜、接地體等導體，避免測試數據出現偏差，同時電極插入土壤深度不得超過極距的1/20，確保電流場分布符合測試要求；另外測試時機需避開暴雨、暴雪等極端天氣后72小時內的時段，避免土壤含水率過高導致測試數據低于實際值，若需長期監測土壤電阻率需選擇固定測試點位，確保數據可比性；測試完成后需記錄測試點位的經緯度、測試時間、土壤條件等輔助信息，便于后續數據溯源分析，測試流程符合GB/T 17949.1的相關要求。

該儀器相比普通接地電阻測試儀的技術優勢主要體現在四個方面：第一是測試覆蓋性更強，無需額外配件即可實現接地電阻、土壤電阻率、接地電壓、跨步電壓四類測試項目，支持二極、三極、四極全測試方法，可適配90%以上的接地測試場景；第二是精度與抗干擾能力更強，±2%的測試精度遠高于常規儀器±5%的精度要求，異頻測試技術使其抗干擾能力比常規工頻測試儀器提升40%以上，可適配更多復雜現場；第三是環境適應性更強，機身采用IP54防護等級，可在-10℃~50℃的溫度范圍、30%~90%濕度范圍內正常工作，適合戶外極端環境測試；第四是便攜性與續航更強，機身重量?jī)H1.2kg，內置大容量鋰電池，滿電狀態下可連續測試8小時以上，滿足全天戶外測試需求，無需外接電源。

首先這款設備的測試精度、性能完全符合GB 50057《建筑物防雷設計規范》、GB/T 21431《建筑物防雷裝置檢測技術規范》中對防雷檢測設備的要求，測試數據可直接作為防雷裝置合規性判定的依據，滿足應急管理、市政監管等G端單位的檢測合規性要求；其次設備支持多場景測試功能，可覆蓋建筑物防雷接地、市政充電樁接地、軌道交通樞紐接地、文物古建筑防雷接地等多類政府監管場景的測試需求，設備內置大容量存儲單元可存儲最多1000組測試數據，所有測試數據不可隨意篡改，可滿足監管類檢測的數據溯源要求；另外設備防護等級達IP54，適配戶外復雜天氣環境下的作業需求，整機輕量化設計便于檢測人員攜帶開展移動巡檢作業，可大幅提升政府類防雷檢測項目的作業效率與數據可靠性。

該儀器可實現多類接地相關測試項目，具體參數范圍如下：第一是接地電阻測試，量程覆蓋0.01Ω~3000Ω，測試精度為±2%±0.01Ω，分辨率可達0.01Ω；第二是土壤電阻率測試，量程覆蓋0.01Ω·m~9999kΩ·m，適配不同地質條件的土壤參數檢測；第三是接地電壓測試，量程覆蓋0~100V AC，測試精度±1%，可提前檢測接地體的帶電風險；第四是可選跨步電壓、接觸電壓測試，滿足大型接地網的安全性評估需求。儀器最大輸出測試電流為20mA，測試過程中不會對接地系統造成損傷，同時支持輔助極接地電阻自動校驗，允許輔助極接地電阻最高達100Ω，降低現場布極的難度。

該設備在防雷接地驗收?qǐng)鼍跋戮邆涠囗?xiàng)合規性優勢：首先測試精度符合GB 50057《建筑物防雷設計規范》、GB 50169《電氣裝置安裝工程 接地裝置施工及驗收規范》、QX/T 304《防雷裝置檢測技術規范》等驗收標準的精度要求，測試數據可直接作為驗收依據；其次設備支持接地電阻、等電位連接電阻、土壤電阻率等防雷驗收所需的全參數測試，無需更換設備即可完成所有防雷接地相關的驗收測試項目；另外設備測試數據帶有時間戳，可自動存儲1000組測試數據，不可隨意篡改，可滿足驗收數據溯源的要求，數據可通過配套軟件導出，直接用于驗收?qǐng)?bào)告編制；同時設備支持雙鉗口法測試，可適配城市建成區建筑防雷驗收無法布設輔助極的場景，大幅提升驗收測試的效率，是G端防雷主管單位、B端施工單位開展防雷驗收的合規性測試設備。

針對變電站、高壓線路周邊等強電磁干擾場景，該設備設置了多重可靠性保障措施：首先硬件層面采用全屏蔽機身設計，測試接口、內部電路均設置電磁屏蔽層，可有效阻隔空間電場、磁場的干擾，避免測試信號出現失真；其次軟件層面內置自適應變頻濾波模塊，可自動識別現場50/60Hz工頻干擾強度，自動選擇異于工頻的測試頻率，結合數字濾波算法剔除干擾信號，抗干擾能力可達40V，即使在110kV變電站帶電運行環境下，測試數據誤差仍可控制在±3%以內；另外設備開機后會自動開展現場干擾檢測，若干擾強度超出設備可抑制范圍，會自動發出告警提示，避免無效測試數據產生，同時設備測試線采用屏蔽線纜，可避免測試過程中信號傳輸受到干擾，多重保障措施可確保強電磁環境下的測試數據準確可靠，符合電力行業帶電檢測的技術要求。

該設備針對強電磁環境做了專項優化：內置多級數字濾波模塊，可屏蔽25V以內的工頻干擾、高頻電磁干擾，在變電站、換流站、軌道交通牽引站等強電磁環境下，測量誤差仍可控制在±3%以內；整機采用全隔離設計，輸入端口與內部電路的隔離電壓可達2kV，可避免現場高壓串入損壞設備，同時避免電磁輻射對內部測量電路的干擾；此外設備支持干擾提示功能，若現場干擾強度超過設備可校正范圍，會自動發出預警，提示作業人員調整布極位置或開啟深度濾波模式。其抗干擾性能完全滿足特高壓變電站、高鐵牽引站等強電磁場景的檢測需求，是G端電網運維、軌道交通檢測的常用設備。

該設備支持三極法、四極法、雙鉗法、無輔助極法四大核心測量模式。三極法適用于小型接地裝置的單點電阻檢測，可滿足B端工業廠房、小型分布式光伏的日常運維需求；四極法主要用于大型接地網的整體電阻、跨步電壓、接觸電壓測量，適配G端變電站、軌道交通接地網的驗收?qǐng)鼍埃浑p鉗法無需打輔助極，可在無法布設測量極的城市建成區、室內配電場景下快速檢測，適合住建部門的既有建筑防雷排查；無輔助極法可直接對已連通的接地系統進行在線檢測，適配不停電作業的電網運維、工業企業生產間隙的快速檢測需求。所有模式均支持自動誤差校正，可適配不同復雜程度的作業場景。

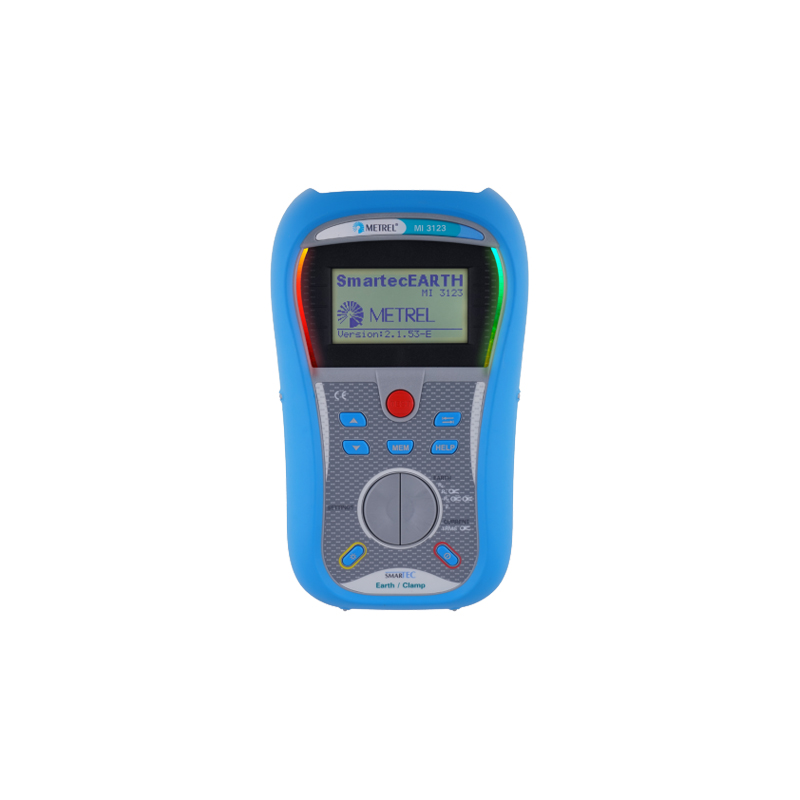

MI3123搭載多模式接地測試技術核心，常規三極、四極法測試采用變頻交流注入原理，通過向測試回路注入異于工頻的特定頻率測試電流，過濾工頻及其他雜散電流干擾，同時通過電位極、電流極的電壓、電流采樣計算得出接地電阻值；土壤電阻率測試采用四極溫納法原理，通過等距布置四個測試電極，計算得出指定深度范圍內的土壤平均電阻率；無輔助極測試模式采用雙鉗口電磁感應原理，通過兩個鉗口分別施加激勵信號和采集感應電流，無需打輔助電極即可快速得出串聯接地回路的總電阻值。多種測試原理的組合適配不同作業場景的測試需求，同時設備內置數字濾波算法，可進一步降低現場電磁干擾對測試結果的影響，保證數據準確性。
