HVA200具備豐富的接口與協議兼容性，可滿足不同用戶的系統對接與數據管理需求：硬件接口方面，設備配備USB3.0、RJ45以太網、RS485、藍牙5.0四種數據接口，可支持有線、無線兩種數據傳輸模式；通信協議方面，支持Modbus-RTU、MQTT、IEC 61850等通用工業通信協議，其中IEC 61850協議為電力行業通用通信標準，可直接對接電網公司的PMS生產管理系統，實現檢測數據的自動上傳歸檔，同時支持對接核電行業的設備運維管理系統、軌道交通的綜合監控系統、B端制造企業的MES生產管理系統，無需額外開發即可實現數據互通；數據格式方面，設備導出的檢測報告支持PDF、CSV、XML三種格式，其中CSV格式原始數據可直接導入數據分析軟件進行批量統計，XML格式可滿足不同系統的數據導入需求，所有原始檢測數據內置加密校驗，不可篡改，可滿足G端用戶的檢測數據溯源要求，也可滿足B端企業的產品質量追溯、生產效率統計需求，幫助用戶實現檢測數據的數字化管理，減少人工錄入的工作量，提升數據管理效率。

HVA200的核心技術參數覆蓋輸出性能、檢測精度、環境適配性三大維度，具體參數如下：輸出性能方面，交流輸出電壓范圍0~200kV連續可調，頻率支持50Hz/60Hz切換，額定輸出容量10kVA，電壓波形畸變率≤1%，符合高壓試驗的標準波形要求；檢測精度方面，介損測量范圍0~100%，測量精度±0.05%，電容測量精度±0.5%，局部放電檢測下限1pC，放電量測量誤差≤±10%，可精準識別絕緣材料的微小劣化缺陷；環境適配性方面，設備工作溫度范圍-20℃~55℃，存儲溫度范圍-40℃~70℃，可適配東北低溫、南方高溫高濕等不同區域的使用需求，相對濕度耐受范圍≤85%無凝露，開啟內置除濕模塊后可在90%濕度環境下正常工作，防護等級為主機IP54，可應對戶外淋雨、粉塵環境的檢測需求，設備總重量120kg，采用分體式設計，單人即可完成搬運和接線，支持市電供電和內置鋰電池供電兩種模式，鋰電池續航可達8小時，可滿足野外無市電場景的線路巡檢需求。

HVA200超低頻電纜測試系統完全適配長距離高壓電纜的絕緣測試需求，其輸出參數及性能設計針對性解決了長距離高壓電纜測試的痛點。首先長距離大截面高壓電纜的電容負載遠高于普通短距離電纜，傳統超低頻測試設備的輸出電流及負載能力不足，無法完成測試，而HVA200超低頻電纜測試系統的最大輸出電流可達140mA，額定輸出功率7.2kVA，可支持最大6μF的電容負載，可覆蓋絕大多數110kV及以下電壓等級的長距離高壓電纜的測試需求，無需額外加裝擴容設備即可完成測試。其次長距離高壓電纜的測試時間通常較長，傳統測試設備受散熱限制需要中途停機，測試效率極低，而HVA200采用先進的散熱設計，可實現無限制連續運行，無需中途停機散熱，可一次性完成長距離電纜的全流程耐壓測試、絕緣測試，大幅提升測試效率。除此之外，該設備的正弦超低頻輸出與工頻耐壓測試的等效性極高，測試結果可以準確反映長距離電纜在實際運行工況下的絕緣性能，測試準確率遠高于普通直流耐壓測試，可有效避免誤判、漏判的問題，降低后續運維的安全風險。設備還支持加裝局部放電、介質損耗測試模塊，可在長距離電纜耐壓測試的同時同步開展局放、介損測試，一次性獲取多維度

HVA200的操作流程分為前期準備、接線、參數設置、測試、數據導出五個核心步驟，嚴格按照流程操作可保障檢測數據的準確性與作業安全性：首先是前期準備，需確認被測設備完全斷電、完成對地放電，清除被測設備表面的污漬與導電粉塵，檢測現場環境濕度≤85%，無強電磁干擾，作業區域拉設安全警示帶，禁止無關人員進入；其次是接線環節，將設備的高壓輸出端通過絕緣引線連接至被測設備的高壓端子，設備接地端可靠連接至公共接地網，接地電阻≤4Ω，局部放電信號采集端連接至被測設備的耦合電容或檢測阻抗端子，確認所有接線牢固無松動；第三步是參數設置，根據被測設備的額定電壓、試驗標準要求設置試驗電壓值、耐壓時長、介損/局部放電檢測閾值，選擇對應的試驗標準模板；第四步是啟動測試，點擊設備屏幕的啟動按鈕，設備將按照設置參數自動升壓，全程實時采集電壓、電流、介損、局部放電等數據，若檢測到異常數據會自動觸發過壓、過流保護，降壓回零，測試完成后設備自動降壓至零位，待電壓顯示為零后才可進行下一步操作；最后是數據導出，可通過USB或以太網接口導出檢測報告，報告包含所有原始檢測數據、曲線、判定結果，可直接歸檔留存。

HVA200超低頻電纜測試系統作為專業級高壓電纜檢測設備、電力維護工具，適配多個對電力系統穩定性要求極高的行業，核心應用領域包含電網、電廠、軌道交通、核工業、水務、環保等，同時可滿足電科院、高壓檢測實驗室的科研測試需求，以及各類電力運維現場的巡檢、定檢需求。在電網行業場景中，可用于110kV及以下電壓等級的輸配電電纜的交付驗收測試、周期性耐壓測試、故障排查測試，覆蓋架空桿塔電纜、地下直埋電纜、管廊電纜等多種敷設類型的電纜檢測；在電廠場景中，可用于廠內高壓動力電纜、升壓站外送電纜的日常運維測試，排查絕緣老化、外護套破損等隱患；在軌道交通場景中，可用于地鐵、高鐵沿線的牽引供電電纜、信號供電電纜的預防性測試，保障軌道交通供電系統的穩定運行；在電科院、實驗室場景中，可用于新型電纜的性能驗證測試、電纜老化機理研究試驗、不同測試方法的對比驗證試驗；在電力現場測試場景中，可用于故障電纜的快速定位測試、災后電纜的可用性排查測試，大幅提升電力故障的排查效率。同時該設備支持擴展介損、局放測試模塊，可滿足各類高端檢測場景的多參數測試需求。

HVA200超低頻電纜測試系統針對電力現場測試的復雜環境做了大量針對性設計，相比傳統電纜測試設備在現場使用場景下具備多重優勢。首先是運輸部署優勢，設備采用模塊化可拆卸設計，各部件重量適配車載運輸及人工短距離搬運要求，可快速拆解后轉運至交通不便的野外測試現場，到達現場后可快速完成組裝投入使用，無需復雜的調試流程，大幅降低現場部署的時間成本，適配突發故障搶修等對響應速度要求較高的場景。其次是運行性能優勢，設備采用先進的散熱設計，可在戶外環境下實現無限制連續運行，無需中途停機散熱，可滿足現場大批量電纜連續測試的需求，尤其適合城市電纜巡檢、電網故障搶修等對測試效率要求較高的現場場景。第三是功能集成優勢，該設備一機多用，單臺設備即可完成交直流耐壓測試、外護套測試、故障定位等多種測試需求，拓展模塊后還可同步開展局部放電、介質損耗測試，無需攜帶多臺測試設備前往現場，大幅降低現場測試的設備運輸壓力，減少多次接線帶來的安全風險和時間成本。第四是環境適應性優勢，設備的硬件設計符合電力現場測試的電磁兼容要求，可在復雜的電磁干擾環境下保持測試精度穩定，測試數據的準確性不受現場電磁環境的影響，同時設備的可視化軟

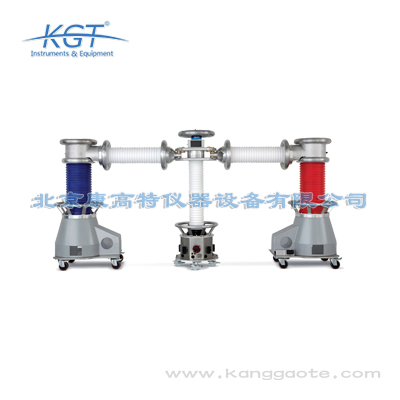

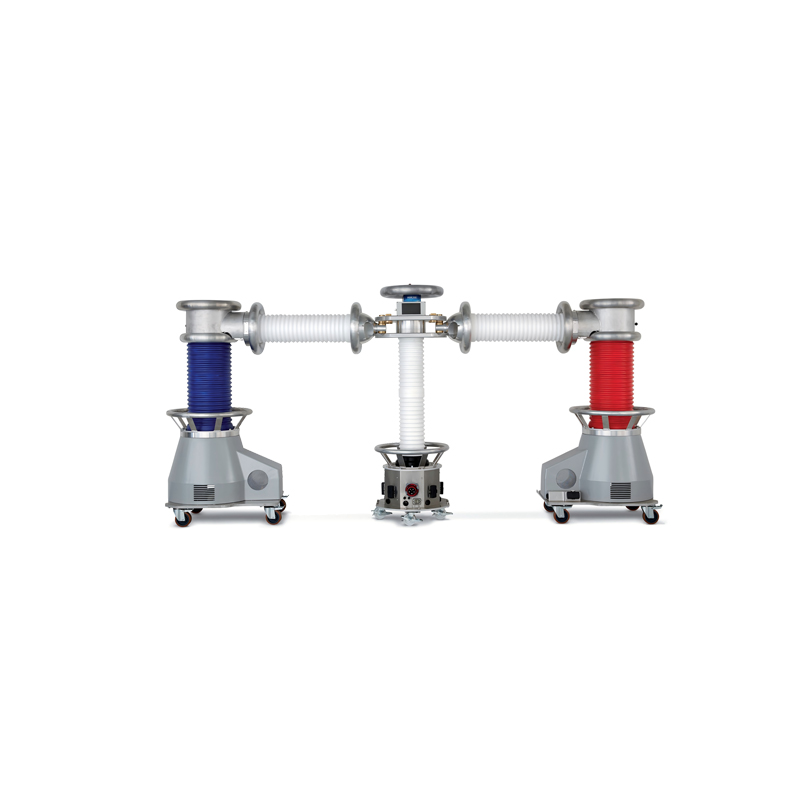

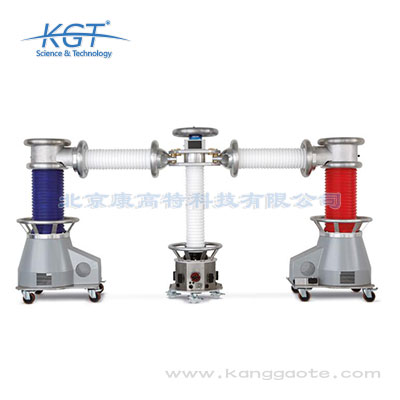

HVA200是奧地利B2品牌的大功率超低頻電纜測試設備，屬于專業的高壓電纜檢測設備、電力維護工具，核心功能涵蓋電纜交直流耐壓測試、外護套測試、外護套故障定位、直流測試，還可根據測試需求擴展介質損耗測試、局部放電測試功能，實現一機多用，滿足多維度電纜健康狀態檢測需求。核心技術參數方面，其正弦超低頻輸出電壓峰值可達200kV、有效值可達140kV，直流輸出電壓可達±200kV，是目前行業內峰值輸出電壓最高的超低頻電纜測試儀之一；最大輸出電流可達140mA，可支持最大電容6μF的高壓電纜測試，覆蓋絕大多數長距離高壓電纜的測試需求；輸出頻率范圍為0.01-0.1Hz，輸入電壓支持3P+N+PE16A 230/400VAC，輸入頻率適配48-62Hz工頻環境，輸入功率9kVA，輸出功率7.2kVA；輸出模式包含AC（VLF）對稱輸出（全量程不受負載影響）、DC正負極輸出兩類，可適配不同測試標準的要求；設備配備光纖和USB兩種數據接口，可實現測試數據的高速傳輸；整體重量小于900kg，各部件支持拆卸，方便不同測試場景的轉運部署；防護等級為IP22，存儲溫度范圍-25℃至+70℃，操作溫度范圍-10

HVA200超低頻電纜測試系統具備多項行業領先的運行優勢，可適配各類復雜的電纜測試任務，相比普通超低頻測試設備具備更強的場景適配能力。首先是輸出能力優勢，其是目前行業內為數不多可實現200kV峰值正弦超低頻輸出的電纜測試儀，最大支持6μF電容的電纜測試，可覆蓋長度超過10km的110kV電壓等級高壓電纜的測試需求，解決了普通超低頻設備無法測試長距離大容性電纜的痛點；其次是連續運行優勢，設備無需停機散熱，可實現無限制連續運行，適合大批量電纜的集中測試、長時長的耐壓老化測試等任務，大幅提升測試效率；第三是部署靈活性優勢，設備各部件支持拆卸，整體重量小于900kg，可通過普通貨運車輛轉運，適配山區、郊區、管廊等交通不便的現場測試場景，無需大型吊裝設備即可完成部署；第四是測試精度優勢，其超低頻輸出全量程不受負載影響，輸出電壓穩定性高，測試數據的重復性、準確性遠高于普通同類設備，可精準識別電纜的微小絕緣缺陷、外護套破損點，避免誤判漏判；第五是功能擴展優勢，支持加裝介質損耗、局部放電測試模塊，可在一次加壓的情況下同時完成耐壓、介損、局放三項核心測試，無需多次拆卸接線，大幅縮短測試時間，適合電力故障

使用HVA200超低頻電纜測試系統開展工業檢測作業時，需遵守多項注意事項保障檢測精度和作業安全。首先是作業前準備注意事項，需提前確認被測電纜的額定電壓，選擇匹配的測試電壓檔位，避免超壓測試損壞被測電纜；需確認供電環境符合設備要求，采用3P+N+PE16A標準供電接口，供電電壓需穩定在230/400VAC、48-62Hz范圍內，避免供電波動影響設備運行；測試前需對被測電纜進行充分的多次放電，消除電纜殘留電荷對檢測結果的干擾，同時清理被測電纜測試端的污漬、氧化層，保障接線接觸良好。其次是檢測過程注意事項，開展介質損耗測試、局部放電測試時，需提前排查測試現場的電磁干擾源，必要時采取電磁屏蔽措施，避免外界電磁干擾影響測試精度；測試過程中需嚴格按照工業檢測安全操作規范設置安全警示區域，避免無關人員進入高壓測試范圍。第三是數據處理注意事項，檢測完成后可通過光纖或USB接口導出原始檢測數據，按照工業檢測數據管理規范進行歸檔存儲，如需對接工業檢測數據平臺，可直接采用標準數據格式進行傳輸，無需額外轉換。該設備的操作規范完全符合工業檢測領域的作業要求，可保障各類工業檢測場景的檢測質量。

HVA200超低頻電纜測試系統配備專業的可視化測試軟件，具備完善的數據處理和系統兼容能力，可同時滿足B端電力運維企業的效率提升需求，以及G端電網、電科院等單位的標準化報告輸出需求。數據處理方面，所有測試數據可通過光纖或USB接口高速傳輸至配套軟件，軟件支持測試數據的一鍵編輯、自動生成標準化測試報告，同時具備圖形分析功能，可將耐壓曲線、介質損耗數值、局部放電信號等測試結果以可視化圖形的方式呈現，方便測試人員直觀讀取電纜絕緣狀態，還支持多輪歷史測試結果的自動對比，方便運維人員追蹤電纜絕緣性能的變化趨勢，提前預判絕緣老化風險。系統兼容性方面，設備輸出的測試數據采用通用格式，可對接主流的電力運維管理系統、電纜全生命周期管理平臺，無需額外開發即可實現測試數據的同步上傳；設備本身支持模塊化升級，用戶可根據實際測試需求，后續加裝局部放電測試模塊、介質損耗測試模塊，無需更換整機即可實現測試能力的升級，大幅降低設備迭代成本，提升投入產出比；同時設備的輸出參數可靈活調整，適配不同電壓等級、不同類型電纜的測試標準要求，可兼容35kV、66kV、110kV等多電壓等級的交聯聚乙烯電纜、油紙電纜等多種電纜類型的

HVA200超低頻電纜測試系統的核心技術參數處于行業領先水平，可滿足各類高壓電纜的測試需求。輸出電壓方面，該設備支持正弦超低頻和直流兩種輸出模式，正弦超低頻輸出的電壓峰值最高可達200kV，有效值可達140kV，直流輸出電壓范圍為±200kV，可覆蓋10kV、35kV、110kV等主流電壓等級電力電纜的耐壓測試、絕緣測試需求。輸出功率及負載能力方面，該設備最大輸出電流可達140mA，額定輸出功率為7.2kVA，可支持最大電容負載6μF的高壓電纜測試，適配長距離大截面高壓電纜的測試需求，無需額外加裝擴容設備即可完成測試。運行性能方面，該設備采用先進的散熱設計，可實現無限制連續運行，無需中途停機散熱，可滿足大批量電纜連續測試的場景需求。結構設計方面，設備采用模塊化可拆卸設計，各部件重量適配人工轉運及車載運輸要求，可快速拆解后轉運至不同測試現場，到達現場后可快速組裝完成投入使用，無需復雜的調試流程。數據處理方面，設備標配可視化分析軟件，支持USB、光纖兩種數據傳輸方式，測試數據可快速導出至軟件端進行圖形化分析、歷史數據對比、標準化測試報告生成，數據處理效率遠高于傳統電纜測試設備。

HVA200采用脈沖電流法與超高頻檢測融合的技術路線實現局部放電的精準檢測，技術原理如下：首先設備的高壓發生模塊產生標準正弦波試驗電壓施加到被測設備上，當被測設備的絕緣內部存在氣隙、雜質、老化等缺陷時，在高電場作用下缺陷位置會發生局部放電現象，放電過程會同時產生脈沖電流、超高頻電磁波兩種特征信號；設備內置的羅氏線圈采集回路會捕捉脈沖電流信號，獲取放電量、相位、重復頻次等核心參數，同時內置的超高頻天線會采集300MHz~3GHz頻段的放電電磁波信號，過濾現場的手機信號、工頻干擾等背景噪聲；設備內置的AI算法會對兩種信號進行融合分析，首先通過頻譜特征過濾95%以上的現場電磁干擾，再結合放電信號的相位分布、幅值特征對缺陷類型進行識別，可準確區分氣隙放電、沿面放電、懸浮放電、尖端放電等常見絕緣缺陷類型，檢測靈敏度可達1pC，即便在變電站、地鐵牽引站等強電磁干擾的復雜現場環境下，也可以獲得穩定準確的檢測結果，有效避免誤判、漏判問題。
